Добавление нового источника данных

Задать глобальное соединение

Для добавления нового источника данных (глобальное соединение с БД) необходимо:

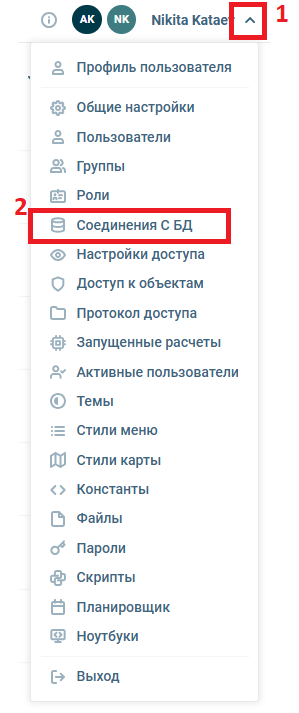

  • Открыть меню администрирования в правом верхнем углу рабочей области (1);
  • Выбрать раздел «Соединения с БД» (2);

  • Добавить новое соединение, нажав на кнопку

;

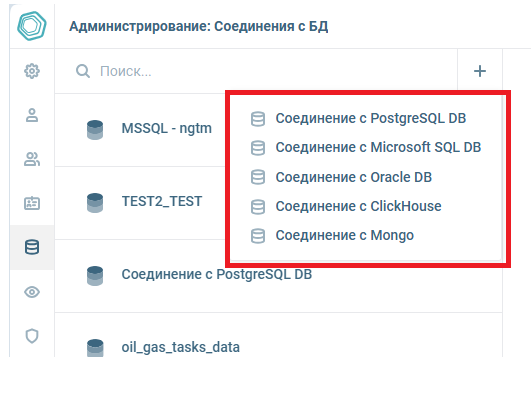

  • Выбрать вид соединения из предложенных (Соединение с PostgreSQL DB, Соединение с Microsoft SQL DB, Соединение с Oracle DB). Чаще всего используется "Соединение с PostgreSQL DB;

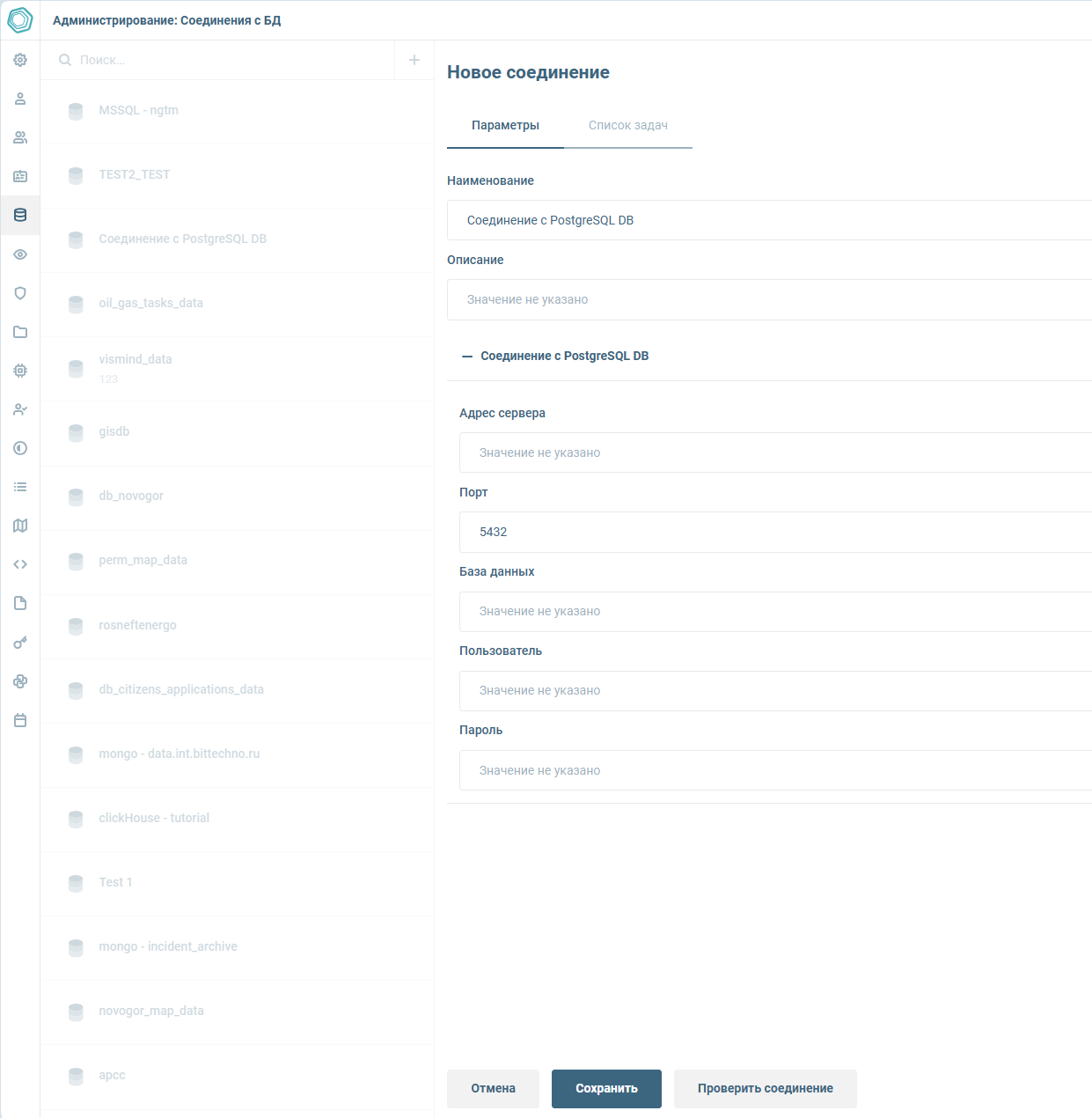

  • Указать настройки соединения с БД (наименование соединения, адрес сервера, порт, наименование БД, имя пользователя и пароль);
  • Сохранить изменения;

  • Перейти в рабочую область графа, где необходимо добавить соединение с БД;
  • В рабочей области графа добавить блок «Соединение с PostgreSQL DB» из библиотеки блоков;

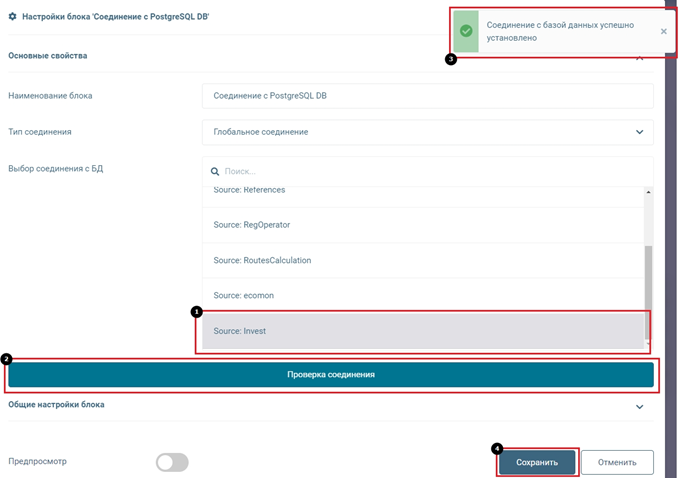

  • Открыть настройки блока «Соединение с PostgreSQL DB», выбрать тип соединения – "Глобальное соединение";
  • Выбрать соединение с БД, настройки которой были прописаны ранее в разделе «Соединения с БД» (1);
  • Проверить соединение, нажав на соответствующую кнопку внутри настроек блока (2, 3);
  • Сохранить изменения настроек блока, нажав на соответствующую кнопку (4);

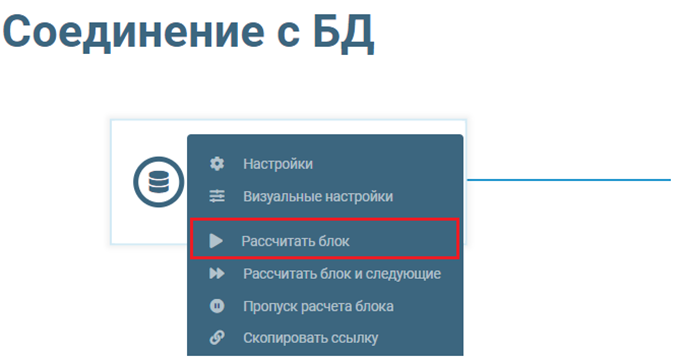

  • Открыть меню блока, нажав на кнопку в правой части блока и выбрать пункт "Рассчитать блок";

  • Добавить блок «SQL-запрос-справочник» из библиотеки блоков на рабочую область графа;

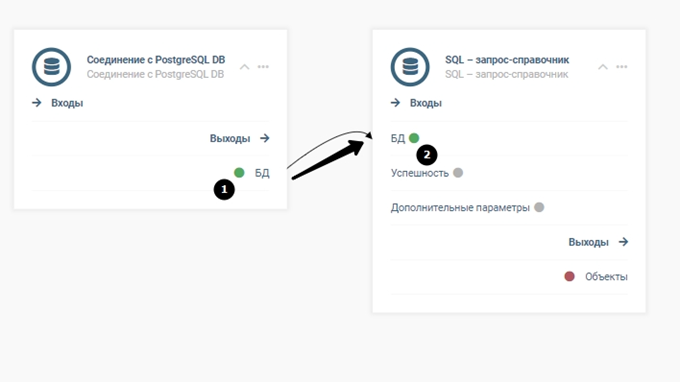

  • Связать выход «БД» (1) блока «Соединение с PostgreSQL DB» со входом «БД» (2) блока «SQL-запрос-справочник»;

  • Открыть настройки блока «SQL-запрос-справочник»;

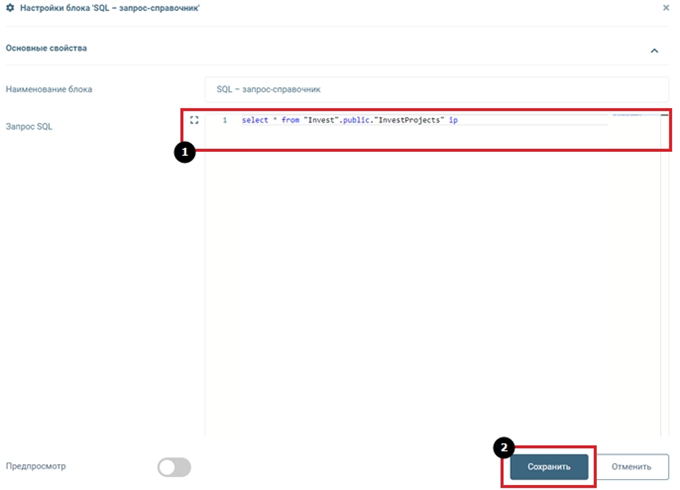

  • Внутри настроек блока написать запрос для получения необходимых данных из источника данных (1);
  • Сохранить изменения настроек блока, нажав на соответствующую кнопку (2), и рассчитать блок;

Задать параметры соединения вручную

Для добавления нового источника данных (задание параметров вручную) необходимо:

  • В рабочей области графа добавить блок «Соединение с PostgreSQL DB» из библиотеки блоков;
  • Открыть настройки блока «Соединение с PostgreSQL DB»;

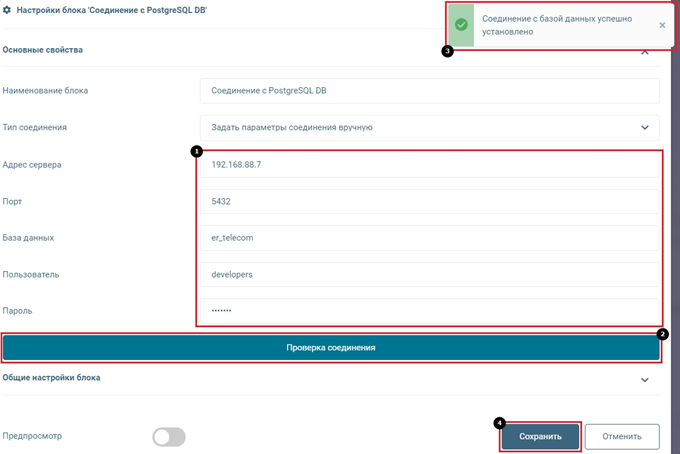

  • Выбрать тип соединения – Задать параметры соединения вручную;
  • Задать адрес сервера, порт, наименование БД, имя пользователя и пароль (1);
  • Проверить соединение, нажав на соответствующую кнопку внутри настроек блока (2, 3);
  • Сохранить изменения настроек блока (4);

  • Открыть меню блока, нажав на кнопку в его правой части и выбрать пункт "Рассчитать блок";

  • Добавить блок «SQL-запрос-справочник» из библиотеки блоков на рабочую область графа;
  • Связать выход «БД» (1) блока «Соединение с PostgreSQL DB» со входом «БД» (2) блока «SQL-запрос-справочник»;

  • Открыть настройки блока «SQL-запрос-справочник»;
  • Внутри настроек блока написать запрос для получения необходимых данных из источника данных (1);
  • Сохранить изменения настроек блока, нажав на соответствующую кнопку (2), и рассчитать блок;
