Блок "Панель OLAP"

Блок доступен начиная с версии 0.40

Назначение блока

Блок формирует визуализатор и ряды данных на основе входных данных и заданных привязок. Пользователь может управлять отметкой (выбранным элементом), при этом все зависимые визуализаторы автоматически обновляются с актуальными данными.

Чтобы начать работать с блоком, его необходимо выбрать в библиотеке и переместить в область графа.

Настройки блока

Работа с настройками блока осуществляется через локальное меню блока (пункт Настройки):

Общие настройки блоков описаны в отдельном разделе.

Раздел "Панель OLAP"

Название параметра Тип параметра Обязательный Описание Пример
Параметры привязки JSON Да Параметры сопоставления входного массива данных для формирования визуализатора и выходных данных

Описание настройки "Параметры привязки"

Настройка представляет собой массив словарей с описанием всех справочников, которые будут использоваться в блоке.

Возможные значения настроек:

  • name - текстовое наименование справочника;
  • key - первичный ключ, отвечающий за формирование справочника;
  • name_key - идентификатор атрибута, отвечающий за наименование элемента;
  • hierarchy - флаг наличия иерархии в выбранном справочнике;
  • rows - флаг для отображения справочника по строкам. Не использовать вместе с флагом columns;

  • columns - флаг для отображения справочника по столбцам. Не использовать вместе с флагом rows.

    Если отмечены обе настройки (rows и columns), приоритет будет у флага columns.

    Если обе настройки не отмечены, то справочник уйдет в фиксированные значения.

  • lazy - флаг, отвечающий за "ленивую загрузку" данных справочника;

  • input_id - идентификатор входа справочника. Требуется для иерархических справочников;
  • dict_key - идентификатор справочника, который будет использоваться как ключ. Требуется для иерархических справочников;
  • dict_name - идентификатор справочника, который будет использоваться как наименование. Требуется для иерархических справочников.
Пример параметров привязки
[
  {
    "name": "Регионы",
    "key": "region_id",
    "name_key": "region_name",
    "rows": "True"
  },
  {
    "name": "Даты",
    "key": "data",
    "columns": "True"
  },
  {
    "name": "Показатели",
    "key": "pok"
  },
  {
    "name": "Источник данных",
    "key": "source"
  }
]

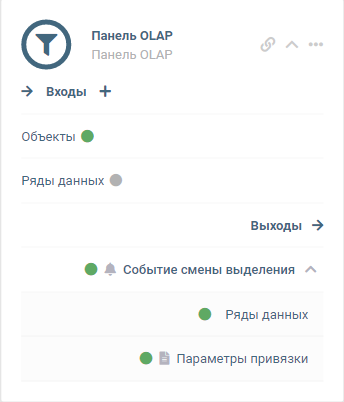

Входы блока

Название входа Тип Обязательный Описание
Объекты Объект Нет Массив с объектами
Ряды данных Ряд данных Нет Массив с рядами данных

Приоритет входов

Если будут задействованы оба входа, приоритет (т.е. данные, которые будет использовать блок) будет у входа "Объекты".

Выпадающие списки в атрибутах

Для подключения выпадающих списков в атрибутах (см. настройку "Параметры привязки") необходимо добавить входы для справочников.

Подключение пользовательских входов описано в разделе.

Каждый новый справочник добавляется в отдельный вход. Параметры "Обязательный" и "Массив" должны быть включены. Параметр "Идентификатор" необходимо указать в поле input_id в параметрах привязки.

Выходы блока

В блоке нет выходов.

События блока

Наименование событийного выхода Тип Описание
Ряды данных Ряд данных Массив отформатированных рядов данных. Используется для динамического обновления визуализаторов при изменении отметки в таблице.
Параметры привязки Строка Динамические параметры привязки для корректного отображения блоков-визуализаторов.

Корректное отображение визуализаторов, следующих за блоком

Для корректного отображения визуализаторов необходимо, чтобы выход "Параметры привязки" был присоединен ко всем блокам-визуализаторам (у которых есть аналогичный вход), находящимся после этого блока.

Описание работы блока

Блок строит визуализатор и его параметры согласно настройкам в поле «Параметры привязки». При смене отметки в визуализаторе автоматически обновляются ряды и пересчитываются все последующие блоки.

Описание работы визуализатора

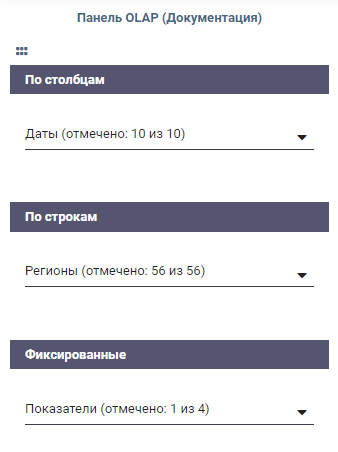

Все справочники, указанные в настройках блока в разделе "Параметры привязки", распределяются в визуализаторе по одной из трех секций:

  • по столбцам;
  • по строкам;
  • фиксированные.

В визуализаторе можно перетаскивать справочники между секциями с помощью механизма drag-n-drop (необходимо навести курсор на справочник, зажать левую кнопку мыши и перетащить справочник в нужную секцию).

Отображение данных

Ряды данных будут отображаться только в том случае, если в разделе столбцов и строк находятся какие-либо справочники.

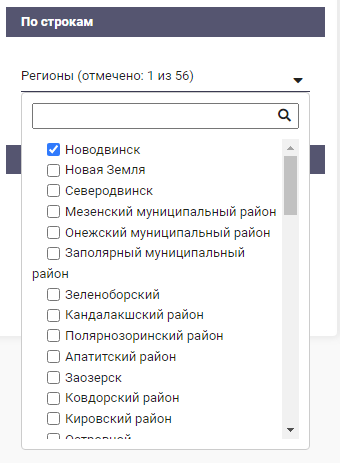

Для того чтобы отметить или снять отметку с элементов, необходимо нажать на справочник левой кнопкой мыши и отметить (снять отметку) с нужных элементов:

Множественная отметка

Множественная отметка доступна только для столбцов и строк. Отметка у справочников в фиксированном разделе может содержать только один элемент.

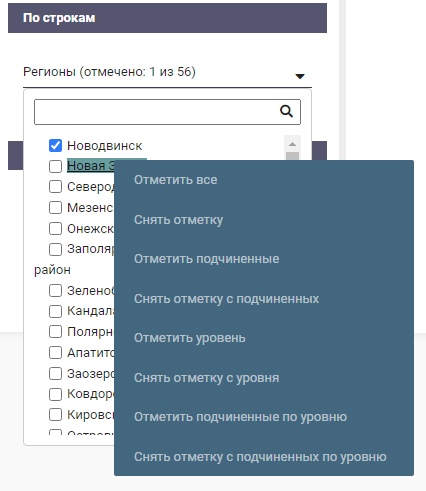

Чтобы одновременно отметить или снять отметку для нескольких элементов, существует возможность открыть контекстное меню, нажав правой кнопкой мыши на любой элемент справочника:

Контекстное меню содержит следующие пункты:

  • Отметить все - отмечает все элементы справочника"
  • Снять отметку - снимает отметку со всех элементов справочника;
  • Отметить подчиненные (для случая иерархического справочника) - отмечает все подчиненные элементы;
  • Снять отметку с подчиненных (для случая иерархического справочника) - снимает отметку со всех подчиненных элементов;
  • Отметить уровень (для случая иерархического справочника) - отмечает элементы на одном уровне иерархии;
  • Снять отметку с уровня (для случая иерархического справочника) - снимает отметку с элементов на одном уровне иерархии;
  • Отметить подчиненные по уровню (для случая иерархического справочника) - отмечает элементы на уровне иерархии на 1 ниже;
  • Снять отметку с подчиненных по уровню (для случая иерархического справочника) - снимает отметку с элементов на уровне иерархии на 1 ниже.

После каждой смены отметки элементов и/или перемещения справочников происходит событие смены отметки, изменяющее ряды данных и перерисовывающее все визуализаторы, стоящие после блока Панель OLAP.

Для более детальной работы с панелью OLAP, см. Работа с панелью OLAP.

Настройки визуализатора

Общий список доступен на странице Настройки визуализаторов

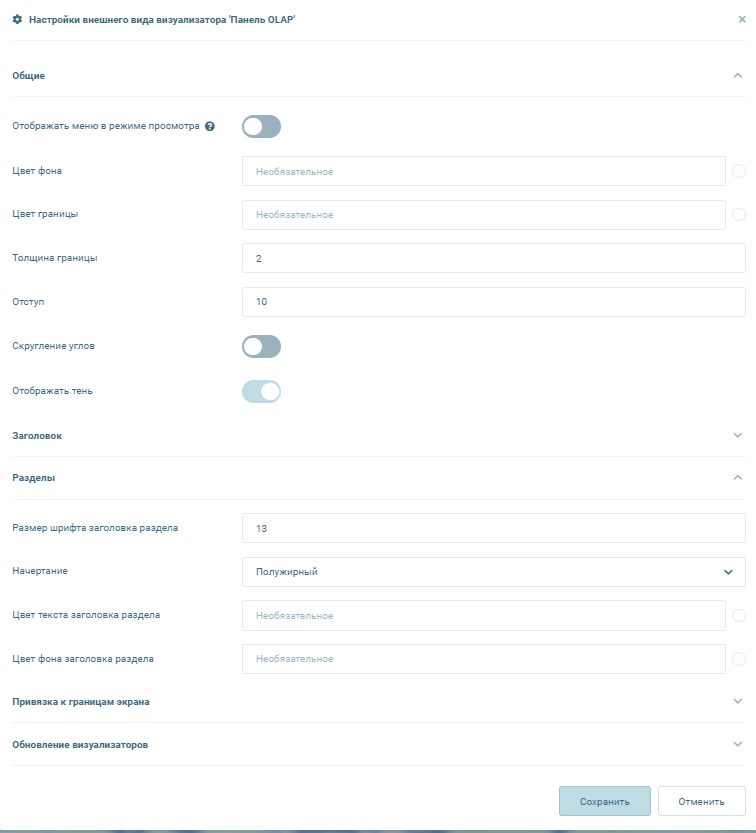

Визуализатор позволяет задать настройки внешнего вида визуализатора. Для этого необходимо открыть его локальное меню и выбрать Настройки внешнего вида:

В модальном окне можно задать настройки внешнего вида панели, а также ее разделов:

Название параметра Тип параметра Обязательный Описание Пример
Размер шрифта заголовка раздела Целое число Да Задает размер заголовка секции 13
Цвет текста заголовка раздела Цвет Нет Задает цвет текста для заголовка секции.
Значение по умолчанию: rgb(255, 255, 255)		 #e62222
Цвет фона заголовка раздела Цвет Нет Задает цвет фона для заголовка секции.
Значение по умолчанию: rgb(85, 84, 113)		 #e62222
Начертание Выпадающий список Да Задает начертание заголовка секции. Варианты:
Полужирный;
Обычный;
Курсив;
Полужирный курсив		 Курсив

Версия блока

Документация на версию блока

Актуально для версии блока 8

Примеры

Пример 1 Пример 2
