Блок "Спидометр"/"Кольцо"
Блок доступен начиная с версии 0.10
Назначение
Блок формирует визуализаторы "Спидометр" или "Кольцо" на основе входных данных - массива рядов или объектов.

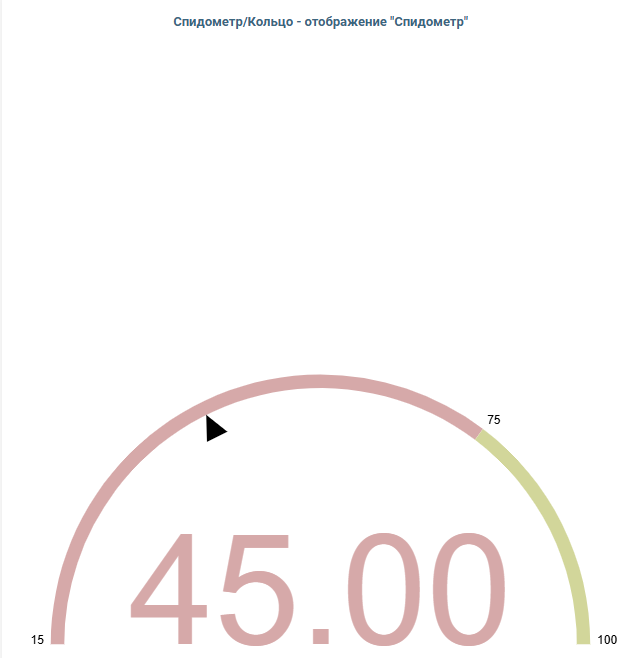

Спидометр по своей сути отображает один текущий показатель относительно заданных границ (минимума, максимума). Он не предназначен для отображения множества значений одновременно. Поскольку для работы визуализатора требуется только одно значение, при передаче массива рядов используется последний элемент ряда.
Настройки блока
Общие настройки блоков описаны в отдельном разделе.
Группа "Спидометр"
| Наименование | Тип | Обязательное | Описание | Пример |
|---|---|---|---|---|
| Тип диаграммы | Выпадающий список | Да | Тип диаграммы для отображения. Возможные варианты значения: - Спидометр - для отображения визуализатора "Спидометр" - Кольцо - для отображения визуализатора "Кольцо" |
По умолчанию используется "Спидометр" |
| Количество знаков после запятой | Целое число | Нет | Только для диаграммы с типом "Спидометр". Настройка количества знаков после запятой у данных, которые отобразятся на диаграмме |
Группа "Настройка диапазонов"
| Наименование | Тип | Обязательное | Описание | Пример |
|---|---|---|---|---|
| Наименование диапазона | Строка | Нет | Наименование диапазона. Используется только в настройках блока. | |
| Значение диапазона | Целое число | Да | Значение диапазона | |
| Цвет диапазона | Настройка цвета | Да | Цвет диапазона |
Группа "Настройки связи"
| Наименование | Тип | Обязательное | Описание | Пример |
|---|---|---|---|---|
| Управляемый блок | Флаг | Нет | При включении элемента - диаграмма будет зависеть от управляемого блока | |
| Наименование | Строка | Нет | Ключ управляемого блока |
Входы
| Название входа | Тип | Обязательный | Описание |
|---|---|---|---|
| Данные | Ряд данных | Да | Массив данных с типом "Ряд данных" |
Выходы блока
В блоке нет выходов
События блока
В блоке нет событий
Описание работы визуализатора
Визуализаторы «Спидометр» / «Кольцо» используются для:
-
отображения одного числового показателя (процента, доли, рейтинга);
-
демонстрации прогресса выполнения задачи или достижения цели;
-
контроля значений относительно нормативных границ (нижняя/верхняя границы);
-
создания компактных дашбордов, где каждый показатель представлен отдельным индикатором.
Настройки визуализатора
Общий список настроек доступен на странице Настройки визуализаторов
