НСИ и Источник данных

НСИ и Источники данных представляют собой структуры, аналогичные задачам, используемые для моделирования и расчета объектов (НСИ) или рядов данных (Источник данных), с последующим использованием этих структур в других задачах.

Структура НСИ и Источников аналогична задачам (поиск, наличие тегов), однако в этих структурах не создаются пресеты по умолчанию.

Иерархия папок сквозная, т.е. одни и те же папки применимы как для хранения задач, так и для хранения НСИ/Источников данных.

Доступ

Устаревшее описание

Данное описание актуально до версий младше 1.0.0. В актуальной версии создание НСИ/Источников данных осуществляется выбором нужного пункта при создании задачи

Доступ к структурам осуществляется через выбор нужной структуры в левом верхнем углу главной страницы приложения:

Граф

Граф НСИ/Источников данных аналогичен графу задачи, за исключением наличия блока выхода на графе.

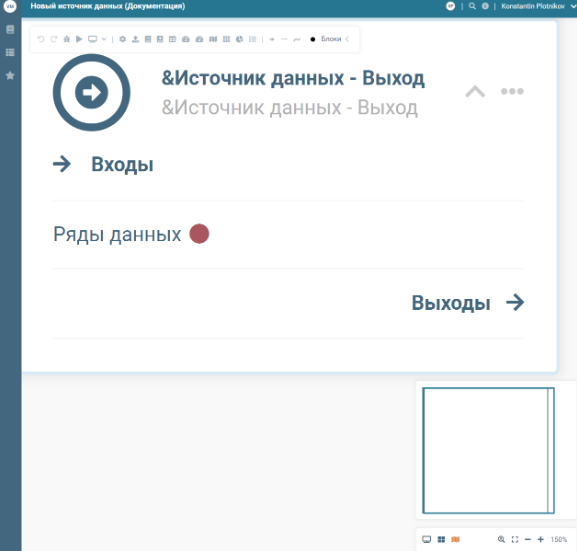

Только что созданный Источник данных. На графе уже находится блок выхода.

Для НСИ это будет блок "&НСИ - Выход", а для источника данных "&Источник данных - Выход" соответственно.

Эти блоки невозможно удалить, так же нельзя создать дополнительный выход. Любые данные, переданные на вход этих блоков будут переданы на выход блока "&НСИ" (если работа велась в структуре НСИ), или же на выход блока "&Источник данных" (если структура - Источник данных), при выборе нужной структуре в данных блоках.

Параметризация

Для осуществления параметризации структур применяются блоки-входы.

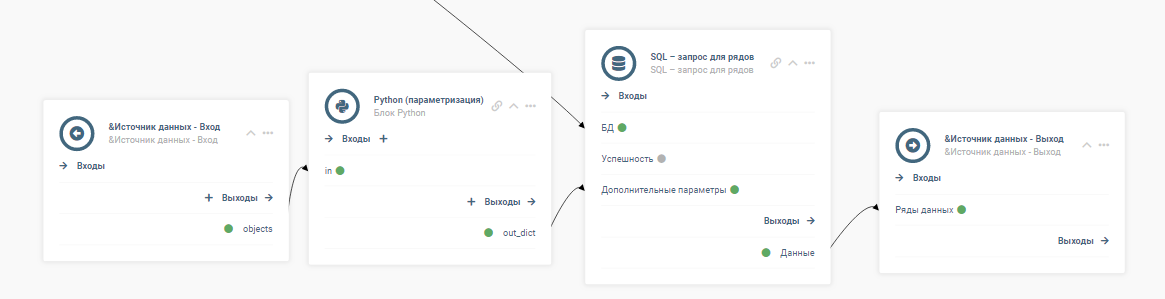

Цепочка блоков с параметризацией для Источника данных.

По умолчанию входа нет на графе, его можно добавить из библиотеки (Управление порядком расчета -> &НСИ - Вход/&Источник данных - Вход).

Допустимо наличие только одного входа для структуры. По-умолчанию у входов отсутствуют выходы. Для создания выхода необходимо нажать на знак в разделе выходов блока. Подробное создание выходов описано в документации про блоки-входы.

Выход блока "Вход" связан со входом блока "&НСИ"/ "&Источник данных" (соответственно для каждой структуры), при выборе нужной структуре в блоках.

При изменении выходов блока "Вход", будут автоматически изменены входы блоков "&НСИ"/ "&Источник данных", у которых была выбрана необходимая структура.
