Блок "Построение маршрутов объектов"

Блок доступен начиная с версии 0.25

Назначение

Блок прокладывает маршрут по графу для одного или нескольких объектов.

Перед началом работы с блоком его необходимо выбрать из библиотеки блока и переместить в область графа.

Настройки блока

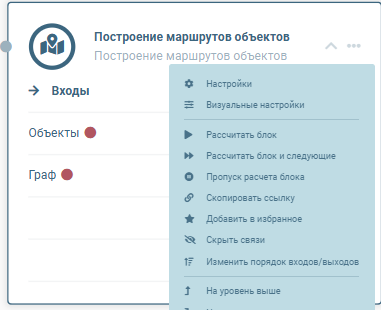

Работа с настройками осуществляется с помощью локального меню блока (пункт Настройки):

Общие настройки блоков описаны в отдельном разделе.

Группа "Начало маршрута"

Наименование	Тип	Обязательное	Описание	Пример
Тип начальной точки	Выпадающий список	Да	Выбор типа начальной точки для объекта
Выбор координат	Выпадающий список	Нет	Выбор варианта ввода координат
Координаты начальной точки	Строка	Нет	Ввод координат в формате [<долгота>,<широта>]	[59.81, 44.72]
Атрибут начальной точки	Строка	Нет	Доступен при выбранном параметре "Выбор координат -> Выбрать из атрибута".Ввод идентификатора атрибута объекта, отвечающий за координату начала
Выбор вершины	Выпадающий список	Нет	Доступен при выбранном параметре "Тип начальной точки -> По идентификатору вершины". Выбор варианта ввода вершины. Если в атрибутах объекта есть поля coords или start, то в маршрут будет добавлена еще одна точка - от координат объекта до первой точки.
Идентификатор начальной вершины	Строка	Нет	Доступен при выбранном параметре "Тип начальной точки -> По идентификатору вершины". Ввод идентификатора вершины
Атрибут начальной вершины	Строка	Нет	Доступен при выбранном параметре "Выбор вершины -> Выбрать из атрибута".Ввод идентификатора атрибута объекта, отвечающий за идентификатор вершины

Группа "Окончание маршрута"

Наименование	Тип	Обязательное	Описание	Пример
Тип конечной точки	Выпадающий список	Да	Выбор типа конечной точки для объекта
Выбор координат	Выпадающий список	Нет	Выбор варианта ввода координат
Координаты конечной точки	Строка	Нет	Ввод координат в формате [<долгота>,<широта>]	[59.81, 44.72]
Атрибут конечной точки	Строка	Нет	Доступен при выбранном параметре "Выбор координат -> Выбрать из атрибута". Ввод идентификатора атрибута объекта, отвечающий за координату окончания
Выбор вершины	Выпадающий список	Нет	Доступен при выбранном параметре "Тип конечной точки -> По идентификатору вершины". Выбор варианта ввода вершины. Если в атрибутах объекта есть поле end, то в маршрут будет добавлена еще одна точка - от координат объекта до первой точки
Иднетификатор конечной вершины	Строка	Нет	Доступен при выбранном параметре "Тип конечной точки -> По идентификатору вершины".Ввод идентификатора вершины
Атрибут конечной вершины	Строка	Нет	Доступен при выбранном параметре "Выбор вершины -> Атрибут конечной вершины". Ввод идентификатора атрибута объекта, отвечающий за идентификатор вершины

Группа "Настройки маршрута"

Наименование	Тип	Обязательное	Описание	Пример
Учитывать веса ребер	Флаг	Да	Если включен - ищется маршрут с минимальным суммарным весом ребер. Обязательно наличия поле weight в атрибутах объектов-ребер (в графе).
Учитывать направления ребер	Флаг	Да	Если включен - маршрут строится с учетом направления ребер (прямое/обратное). Обязательно наличия поле edge_direction в атрибутах объектов-ребер (в графе). Значения edge_direction: - 0 - прямое - от первой точки координат до последней. - 1 - обратное - от последней точки до первой.
Определить скорость	Выпадающий список	Да	Способ выбора скорости
Скорость	Целое число	Нет	Ввод скорости всех объектов (км/ч)
Атрибут, отвечающий за скорость	Строка	Нет	Доступен при выбранном параметре "Определить скорость -> Выбрать из атрибута". Ввод идентификатора атрибута объекта, скорость объекта (км/ч)

Входы блока

Общие настройки входов блока описаны в отдельном разделе.

Наименование входа	Тип	Обязательный	Описание
Объекты	JSON	Да	Массив объектов
Граф	JSON	Да	Единичный объект Граф. Является выходом блока Граф

Выходы блока

Общие настройки выходов блока описаны в отдельном разделе.

Наименование выхода	Тип	Описание
Объекты	JSON	Массив объектов, содержащих в себе параметры маршрута

Пример выхода Объекты

"route": {
    "graph": {
        "guid": <Идентификатор графа, на основании которого был построен маршрут>,
        "nodes": [<Список идентификаторов вершин, по которым прошел маршрут>],
        "edges": [<Список идентификаторов ребер, по которым прошел маршрут>]
    },
    "path": [<Массив с координатами пути>],
    "timestamps": [<Список временных меток маршрута (начало - всегда 0)>]
}
