Блок "Меню"
Блок доступен начиная с версии 0.10
Назначение блока
Блок позволяет переключать пресеты в приложении без использования стандартного меню пресетов.
Чтобы начать работу с блоком, его необходимо выбрать в библиотеке блоков и переместить в область графа.
Настройки блока

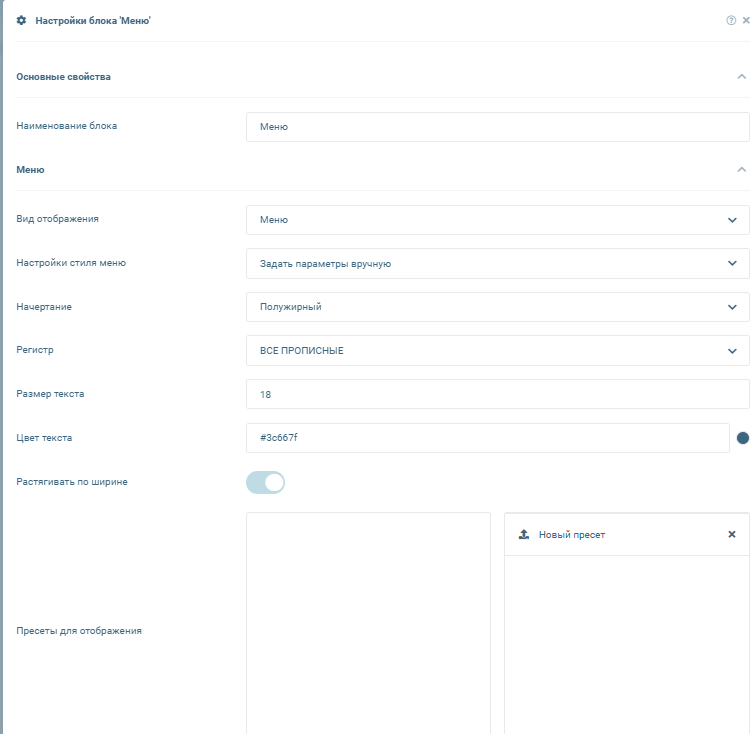

Работа с настройками блока осуществляется через локальное меню (пункт Настройки):
Общие настройки блоков описаны в отдельном разделе.
Раздел "Меню"
| Наименование | Тип | Обязательное | Описание | Пример |
|---|---|---|---|---|
| Вид отображения | Выпадающий список | Да | Вид отображения меню в приложении | Комбобокс |
| Настройки стиля меню | Выпадающий список | Да | Выбор настроек, которые будут применяться | Задать параметры вручную |
| Начертание | Выпадающий список | Да | Задаёт настройки шрифта названия пресетов | Полужирный |
| Регистр | Выпадающий список | Да | Задаёт регистр названия пресета | ВСЕ ПРОПИСНЫЕ |
| Размер текста | Целое число | Нет | Задает размер шрифта названия пресета | 18**. |
| Цвет текста | Цвет | Нет | Задает цвет шрифта названия пресета | #3c667f** |
| Растягивать по ширине | Флаг | Да | Растянуть или нет блок по ширине экрана | Активно |
| Пресеты для отображения | Список | Нет | Выбор нужных пресетов из списка всех доступных пресетов в задаче |
Входы блока
В блоке нет входов
Выходы блока
В блоке нет выходов
События блока
В блоке нет событий
Описание работы блока
Блок размещается на графе в единственном экземпляре. При попытке создать ещё один блок "Меню" из библиотеки система выдаст ошибку.

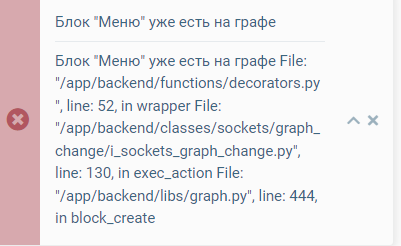

Пример ошибки.
Визуальные настройки задаются непосредственно в блоке на графе. Они могут быть прописаны вручную либо получены из глобальных стилей.
Пресеты для отображения — настройка, определяющая видимые и скрытые пресеты. Управление осуществляется перетаскиванием между двумя колонками: зажмите пресет левой кнопкой мыши и перенесите в нужную колонку.
Отображаться будут пресеты из правого столбца, скрываться - из левого столбца. Настройка «Вид отображения» не влияет на внешний вид пресетов, а только определяет их видимость в меню.

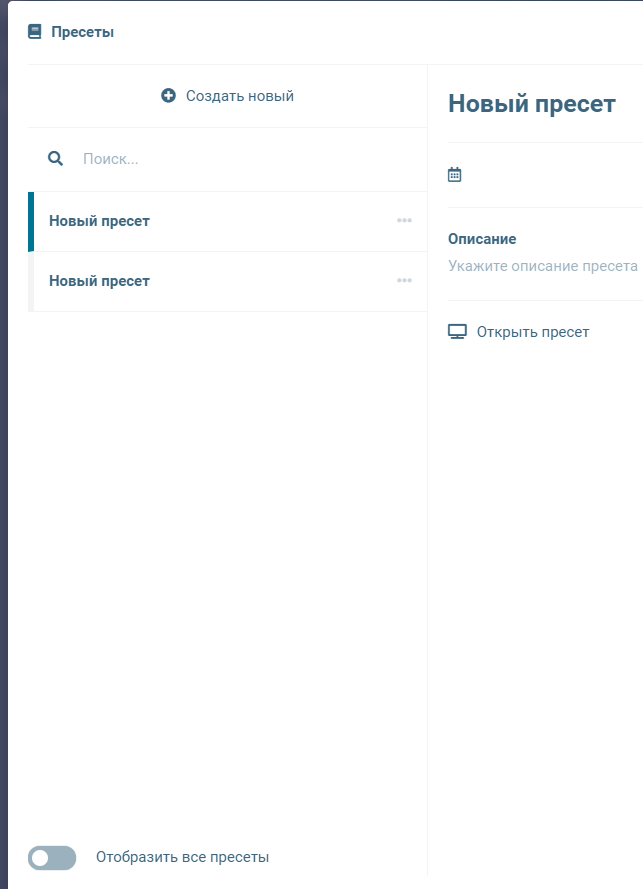

Вид отображения "Комбобокс" отображает только пресеты правого столбца (доступные для пользователя). Пример работы настройки Комбобокс.

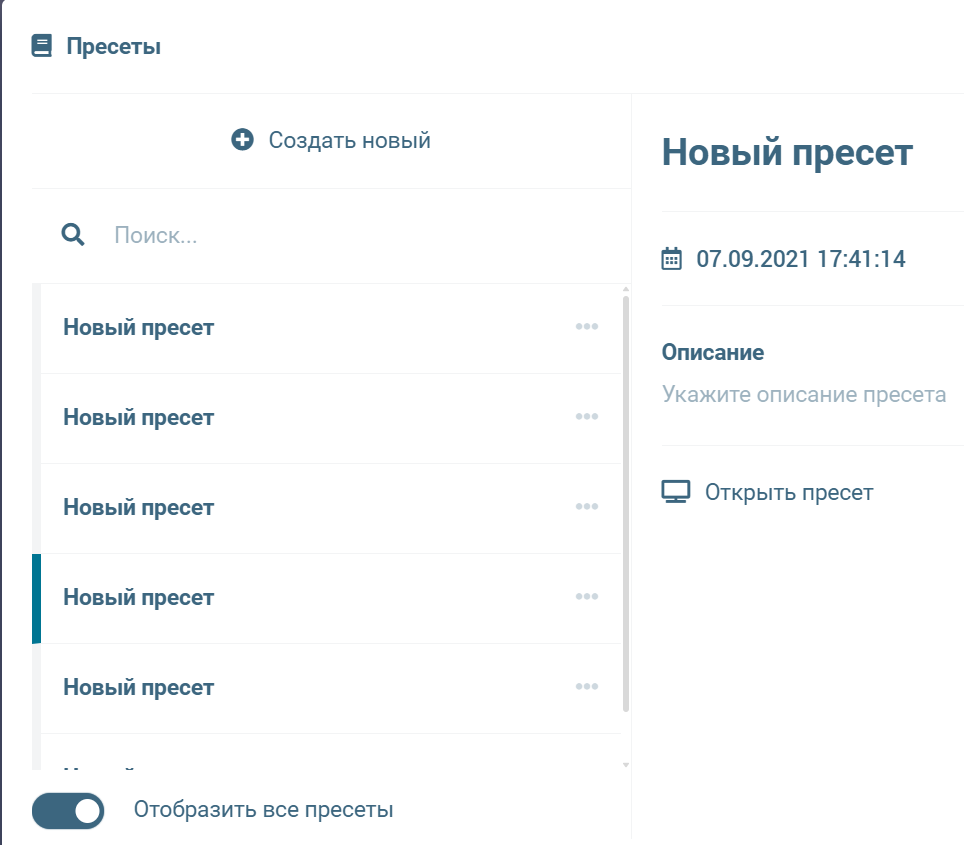

Чтобы отобразить весь список пресетов, необходимо установить флаг Отобразить все пресеты.
Описание работы визуализатора

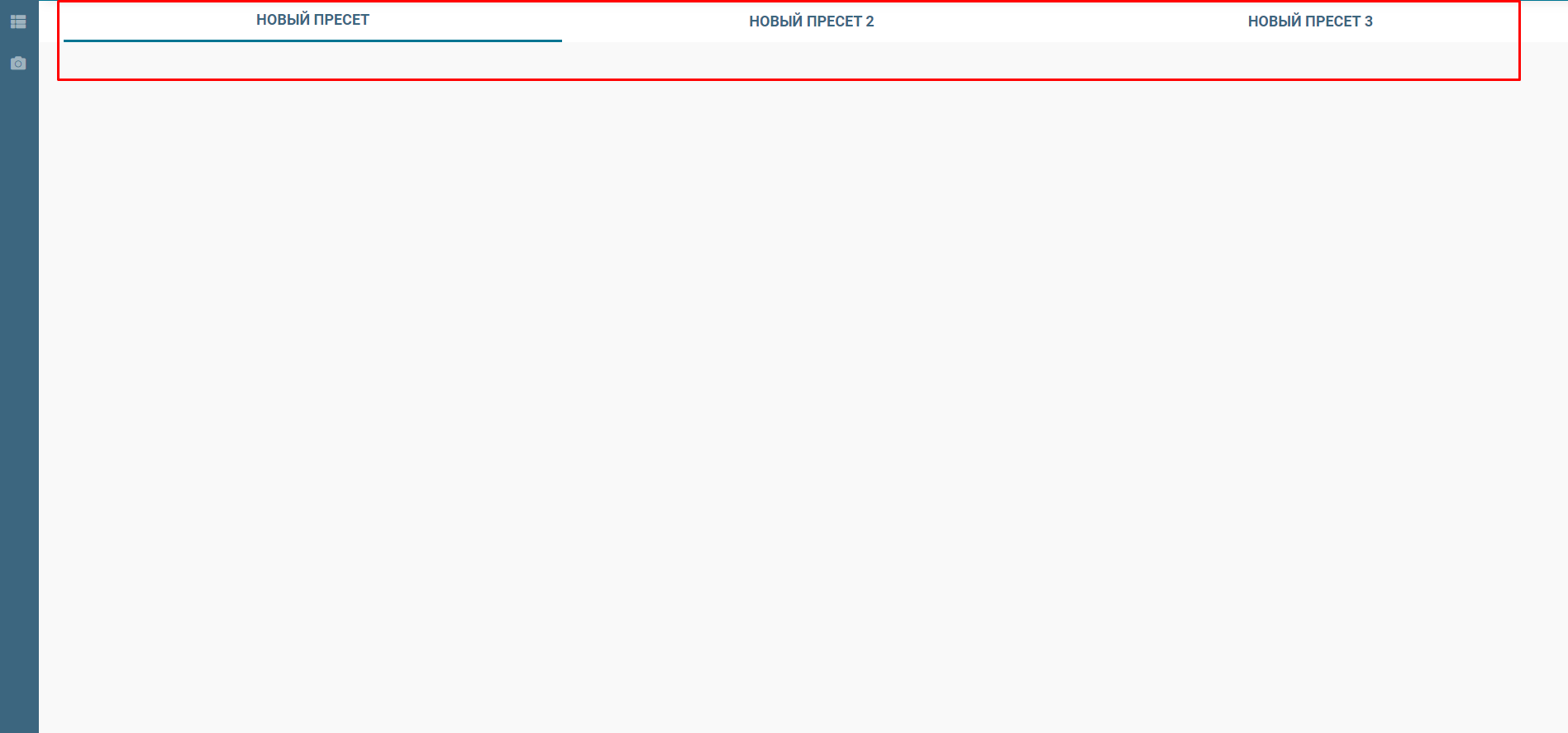

Визуально блок меню на пресете выглядит следующим образом:
Для переключения между пресетами необходимо кликнуть по его названию левой кнопкой мыши.
Настройки визуализатора
Настройки визуализатора не доступны для блока "Меню".
