Блок "Сетка"
Блок доступен начиная с версии 0.10
Назначение блока
Блок предназначен для размещения визуализаторов на пресете в виде сетки. Визуализаторы не накладываются друг на друга и автоматически подстраиваются под размеры ячеек сетки.
По умолчанию у визуализатора отсутствует какой-либо заголовок (см. ниже в разделе "Общие настройки блоков")
Чтобы начать работу с блоком, его необходимо выбрать в библиотеке и переместить в область графа.
Настройки блока
Работа с настройками блока осуществляется через локальное меню (пункт Настройки):

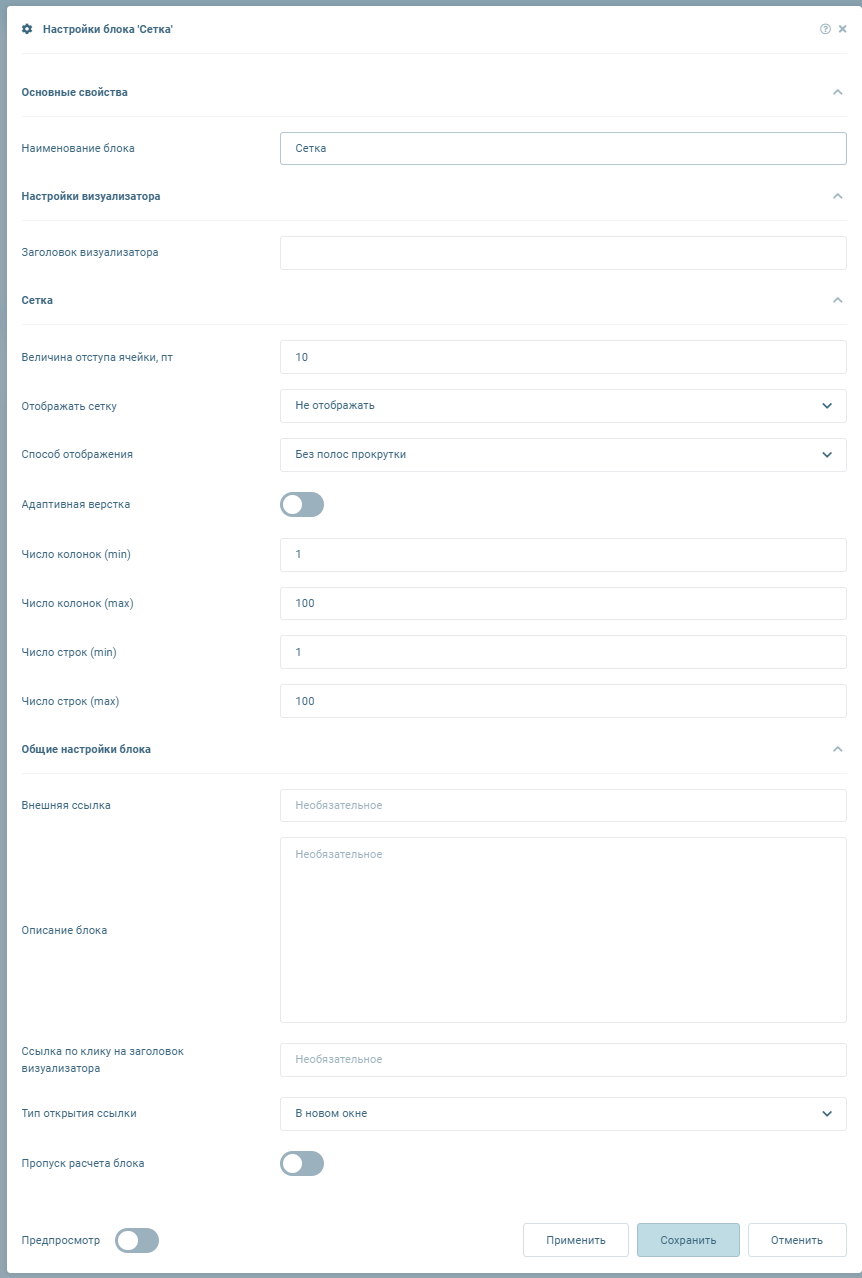

Модальное окно представлено ниже:
Общие настройки блоков описаны в отдельном разделе.
Раздел "Сетка"
| Наименование | Тип | Обязательное | Описание | Пример |
|---|---|---|---|---|
| Величина отступа ячейки, пт | Целое число | Да | Отступ между ячейками сетки в пикселях | |
| Отображать сетку | Выпадающий список | Нет | Отображение границ ячеек сетки: - Не отображать - При размещении (при перемещении визуализаторов внутри сетки в режиме редактирования сетки) - Всегда |
|
| Способ отображения | Выпадающий список | Нет | Наличие полос прокрутки: - Без полос прокрутки - Вертикальная полоса прокрутки (высота визуализаторов не будет изменяться при уменьшении высоты сетки) - Горизонтальная полоса прокрутки (ширина визуализаторов не будет изменяться при уменьшении ширины сетки) |
|
| Адаптивная верстка | Флаг | Нет | С включенным флагом в сетке будет уменьшаться количество столбцов в зависимости от ширины экрана | |
| Число колонок (min) | Целое число | Нет | Минимальное количество колонок в сетке. По умолчанию - 1, максимальное количество - 1000 | |
| Число колонок (max) | Целое число | Нет | Максимальное количество колонок в сетке. По умолчанию - 100, максимальное количество - 1000 | |
| Число строк (min) | Целое число | Нет | Минимальное количество строк в сетке. По умолчанию - 1, максимальное количество - 1000 | |
| Число строк (max) | Целое число | Нет | Максимальное количество строк в сетке. По умолчанию - 100, максимальное количество - 1000 |
Входы блока
В блоке нет входов
Выходы блока
В блоке нет выходов
События блока
В блоке нет событий
Описание работы блока
Блок «Сетка» не хранит данные о размещенных внутри визуализаторах. Результатом его расчета являются настройки отображения сетки, сохраненные в блоке.
Описание работы визуализатора
Добавление визуализатора в сетку
Чтобы добавить новый визуализатор в сетку, необходимо:
- перейти в режим редактирования пресета;
- Переместить визуализатор из библиотеки визуализаторов на сетку.

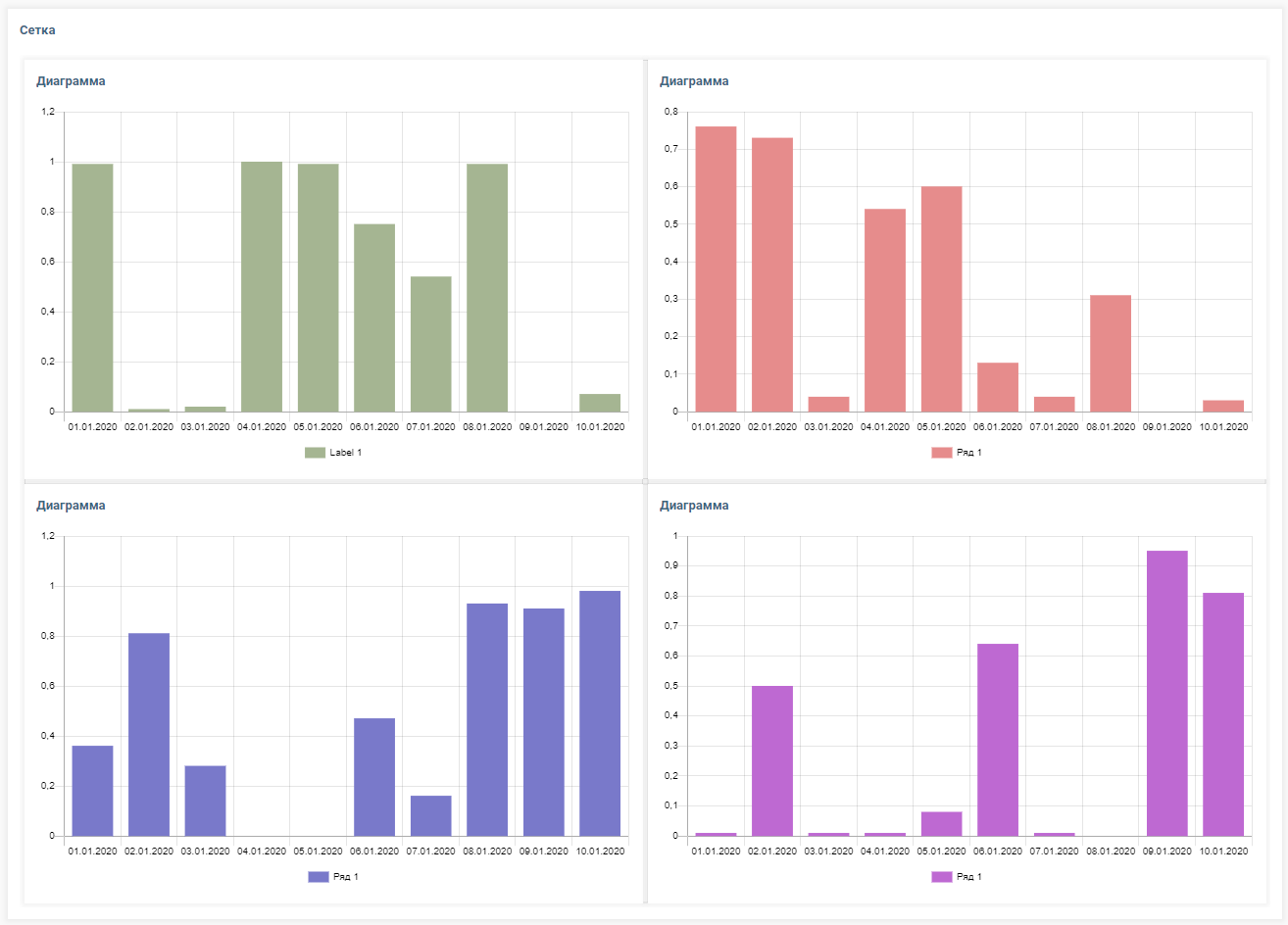

По умолчанию визуализаторы располагаются в сетке, формируя таблицу n×n: сначала добавляется строка, затем она заполняется
визуализаторами. После этого добавляется столбец и т.д.
Чтобы переместить визуализатор в сетку, необходимо вырезать его (Ctrl+X или через контекстное меню), затем вставьте в пустую область сетки (Ctrl+V или через контекстное меню).
Редактирование сетки
Чтобы изменить положение или размер визуализаторов, необходимо включить редактирование сетки в ее контекстном меню.
Чтобы добавить новые строки или столбцы в сетку, необходимо перетащить визуализатор, размещенный внутри сетки, к ее нижней или правой границе соответственно.
Настройки визуализатора
Визуализатор не имеет специфических настроек. Общий список доступен на странице Настройки визуализаторов
