Блок "Табличный срез"

Назначение

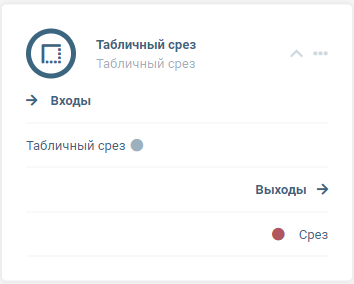

Блок формирует данные для отображения в табличной области. Для работы с блоком его необходимо выбрать в библиотеке блоков и перенести в область графа.

Настройки блока

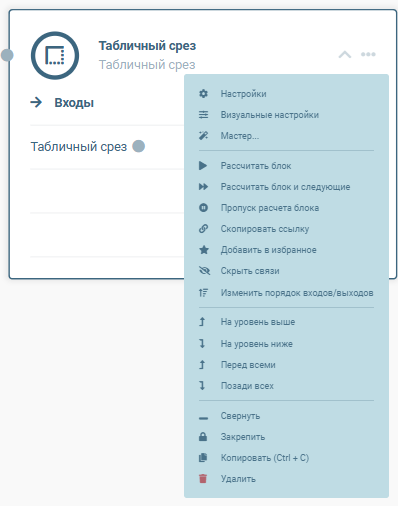

Доступ к настройкам блока осуществляется через контекстное меню блока (пункт Настройки):

Группа "Табличный срез"

Наименование	Тип	Обязательное	Описание	Пример
Табличный срез	JSON	Нет	Содержит данные и их стили в формате JExcel, позволяющем отображать и редактировать их в мастере работы с табличным срезом.

Табличный срез

{
    "data": [
        {
            "0": "номер",
            "1": "показатели",
            "2": "",
            "3": "страна",
            "4": "",
            "5": "",
            "6": ""
        },
        {
            "0": "",
            "1": "",
            "2": "",
            "3": "МО 1",
            "4": "",
            "5": "МО 2",
            "6": ""
        },
        {
            "0": "",
            "1": "отрасль 1",
            "2": "отрасль 2",
            "3": "город 1",
            "4": "город 2",
            "5": "город 3",
            "6": "город 4"
        }
    ],
    "style": {
        "A1": "text-align: center; overflow: hidden; background-color: rgb(255, 243, 224); writing-mode: vertical-lr; font-weight: bold; font-size: 18px;",
        "B1": "text-align: center; overflow: hidden; background-color: rgb(224, 242, 241);",
        "C1": "text-align: center; overflow: hidden; background-color: rgb(224, 242, 241);",
        "D1": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "E1": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "F1": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "G1": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "A2": "text-align: center; overflow: hidden; background-color: rgb(255, 243, 224); writing-mode: vertical-lr; font-weight: bold; font-size: 18px;",
        "B2": "text-align: center; overflow: hidden; background-color: rgb(224, 242, 241);",
        "C2": "text-align: center; overflow: hidden; background-color: rgb(224, 242, 241);",
        "D2": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "E2": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "F2": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "G2": "text-align: center; overflow: hidden; background-color: rgb(227, 242, 253);",
        "A3": "text-align: center; overflow: hidden; background-color: rgb(255, 243, 224); writing-mode: vertical-lr; font-weight: bold; font-size: 18px;",
        "B3": "text-align: right; overflow: hidden; background-color: rgb(224, 242, 241);",
        "C3": "text-align: right; background-color: rgb(224, 242, 241); overflow: hidden;",
        "D3": "text-align: left; overflow: hidden; background-color: rgb(227, 242, 253);",
        "E3": "text-align: left; overflow: hidden; background-color: rgb(227, 242, 253);",
        "F3": "text-align: left; overflow: hidden; background-color: rgb(227, 242, 253);",
        "G3": "text-align: left; background-color: rgb(227, 242, 253);"
    },
    "mergeCells": {
        "A1": [
            1,
            3
        ],
        "B1": [
            2,
            2
        ],
        "D1": [
            4,
            1
        ],
        "D2": [
            2,
            1
        ],
        "F2": [
            2,
            1
        ]
    },
    "comments": {},
    "colWidths": [
        "120",
        "120",
        "120",
        "120",
        "120",
        "120",
        "120"
    ],
    "columns": [
        {
            "type": "text",
            "name": "0",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        },
        {
            "type": "text",
            "name": "1",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        },
        {
            "type": "text",
            "name": "2",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        },
        {
            "type": "text",
            "name": "3",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        },
        {
            "type": "text",
            "name": "4",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        },
        {
            "type": "text",
            "name": "5",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        },
        {
            "type": "text",
            "name": "6",
            "source": [],
            "options": [],
            "editor": null,
            "allowEmpty": false,
            "title": "",
            "width": "120",
            "align": "left"
        }
    ]
}

Общие настройки блоков описаны в отдельном разделе.

Входы

Название входа	Тип	Обязательный	Описание
Табличный срез	JSON	Нет	Содержит данные и их стили в формате, позволяющем отображать и редактировать их в мастере работы с табличным срезом При наличии данных на этом входе настройка "Табличный срез" не будет учитываться во время формирования блока.

Выходы

Название выхода	Тип	Описание
Срез	JSON	Данные таблицы, представленные в специальном формате для отображения в табличной области данных.

События блока

В блоке нет событий.

Описание работы блока

Блок выполняет преобразование входных данных (рядов или объектов) в табличный формат по аналогии с функционалом блока "Таблица". В отличие от указанного блока, на выходе формируется не визуализатор, а специализированный JSON-формат табличных данных. Структура JSON схожа с форматом JExcel, но дополнена элементами для поддержки таблиц сложной структуры.

Блок "Табличная область данных" принимает этот формат данных и преобразует его в визуализатор.

Пример выходных данных блока

{
    "type": "sliceHeader",
    "data": [
        [
            "COL 1",
            "COL 1.2",
            ""
        ],
        [
            "",
            "COL 2.2",
            "COL 2.3"
        ]
    ],
    "style": [
        [
            "text-align: center; overflow: hidden; font-weight: bold;",
            "text-align: center; overflow: hidden; font-weight: bold;",
            "text-align: center; overflow: hidden; font-weight: bold;"
        ],
        [
            "text-align: center; overflow: hidden; font-weight: bold;",
            "text-align: center; overflow: hidden; font-weight: bold;",
            "text-align: center; font-weight: bold;"
        ]
    ],
    "mergeCells": [
        [
            [
                1,
                2
            ],
            [
                2,
                1
            ]
        ]
    ],
    "comments": [],
    "colWidths": [
        "120",
        "120",
        "120"
    ]
}

Описание выходных данных

type - тип данных. Для всех данных используется тип silceHeader.
data - массив с данными по строкам (массив массивов).
style - массив массивов со стилями каждой ячейки.
mergeCells - массив массивов с индексами ячеек, которые должны быть объединены.
comments - массив с комментариями.
colWidths - массив с данными о ширине каждого столбца.

Мастер работы с табличным срезом

Просматривать и редактировать табличный срез можно с помощью мастера работы с табличным срезом.

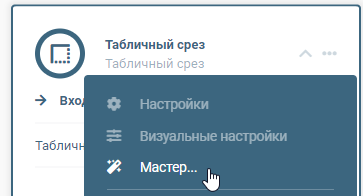

Чтобы открыть мастер, необходимо в контекстном меню блока выбрать соответствующий пункт:

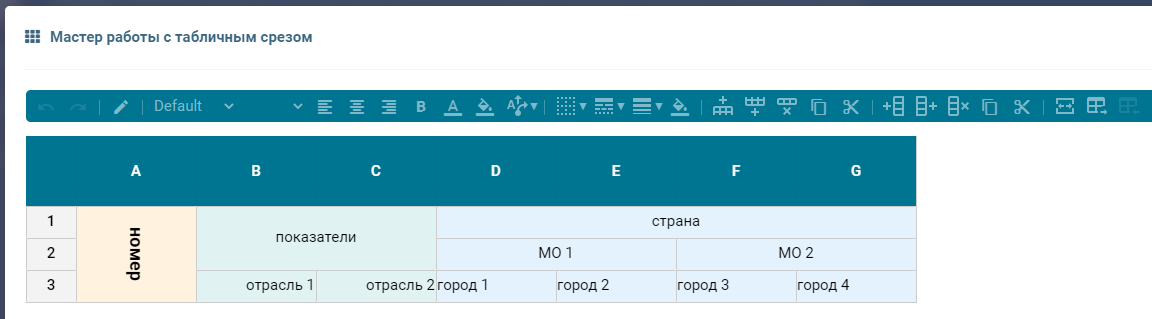

Откроется окно мастера:

Описание панели инструментов мастера работы с табличным срезом:

Кнопка	Описание
	Отменить изменение
	Вернуть отмененное изменение
	Редактировать
	Откатить
	Сохранить
	Шрифт
	Размер шрифта
	Выровнять по левому краю
	Выровнять по центру
	Выровнять по правому краю
	Полужирный текст
	Цвет текста
	Цвет заливки текста
	Направление текста: позволяет выбрать между горизонтальным (слева направо) и вертикальным (сверху вниз) направлением текста
	Границы
	Стиль границ
	Толщина границ
	Цвет границ
	Вставить строки выше
	Вставить строки ниже
	Удалить строки
	Копировать строки
	Вырезать строки
	Вставить столбцы слева
	Вставить столбцы справа
	Удалить столбцы
	Копировать столбцы
	Вырезать столбцы
	Разъединить объединенные ячейки
	Присоединить следующий столбец к боковику
	Убрать последний столбец боковика
