Мастер настройки расширения атрибутов

Назначение

Мастер настройки расширения атрибутов позволяет выбрать блок (Показатели или Справочник), к которому будет добавляться атрибут, и указать какой атрибут необходимо добавить, а также из какой таблицы БД.

Открытие мастера

Открыть мастер можно несколькими методами:

1. Кликнуть на кнопку "Мастер настройки расширения атрибутов" в панели инструментов графа

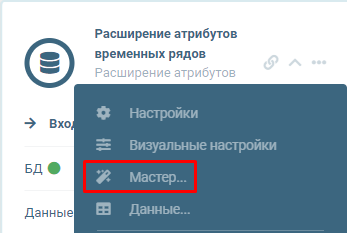

1. В контекстном меню блока "Расширение атрибутов временных рядов" выбрать пункт "Мастер..."

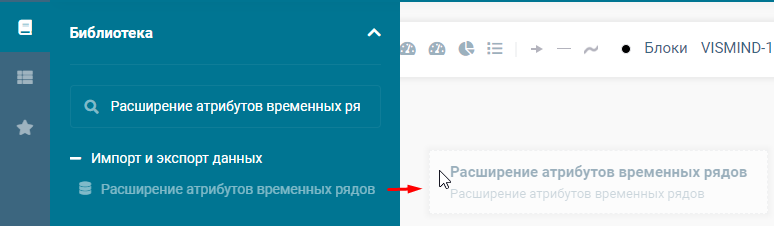

1. Добавить блок "Расширение атрибутов временных рядов" на граф из библиотеки блоков через механизм drag-n-drop

Окно работы мастера

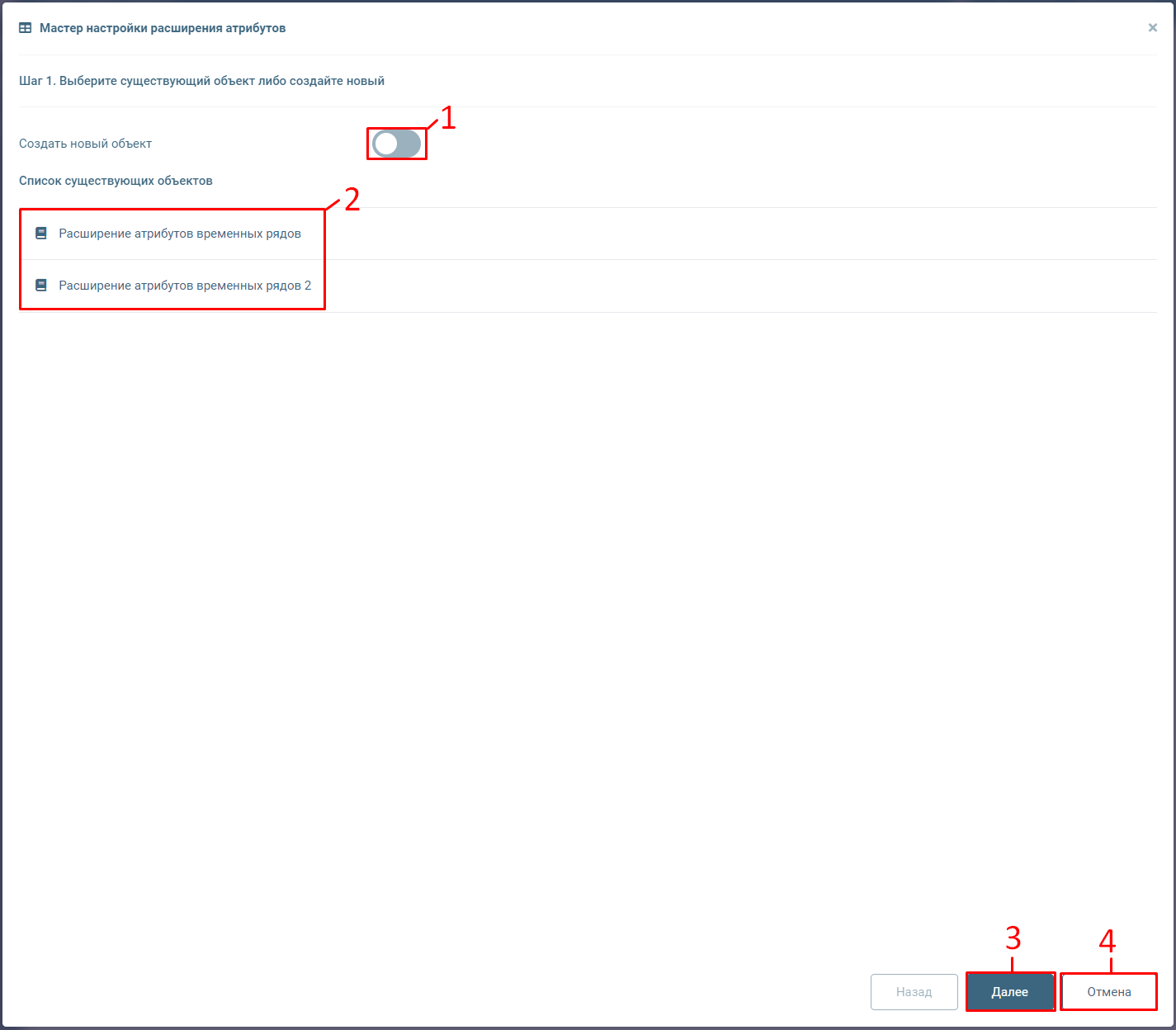

Шаг 1

1. Переключатель "Создать новый объект"
2. Если включен, то будет создан новый блок "Расширение атрибутов временных рядов"
3. Если выключен, то можно выбрать один из существующих блоков "Расширение атрибутов временных рядов" для редактирования
4. Список существующих на графе блоков "Расширение атрибутов временных рядов"
5. Кнопка "Далее". Осуществляет переход на следующий шаг мастера
6. Кнопка "Отмена". Осуществляет выход из мастера настройки расширения атрибутов

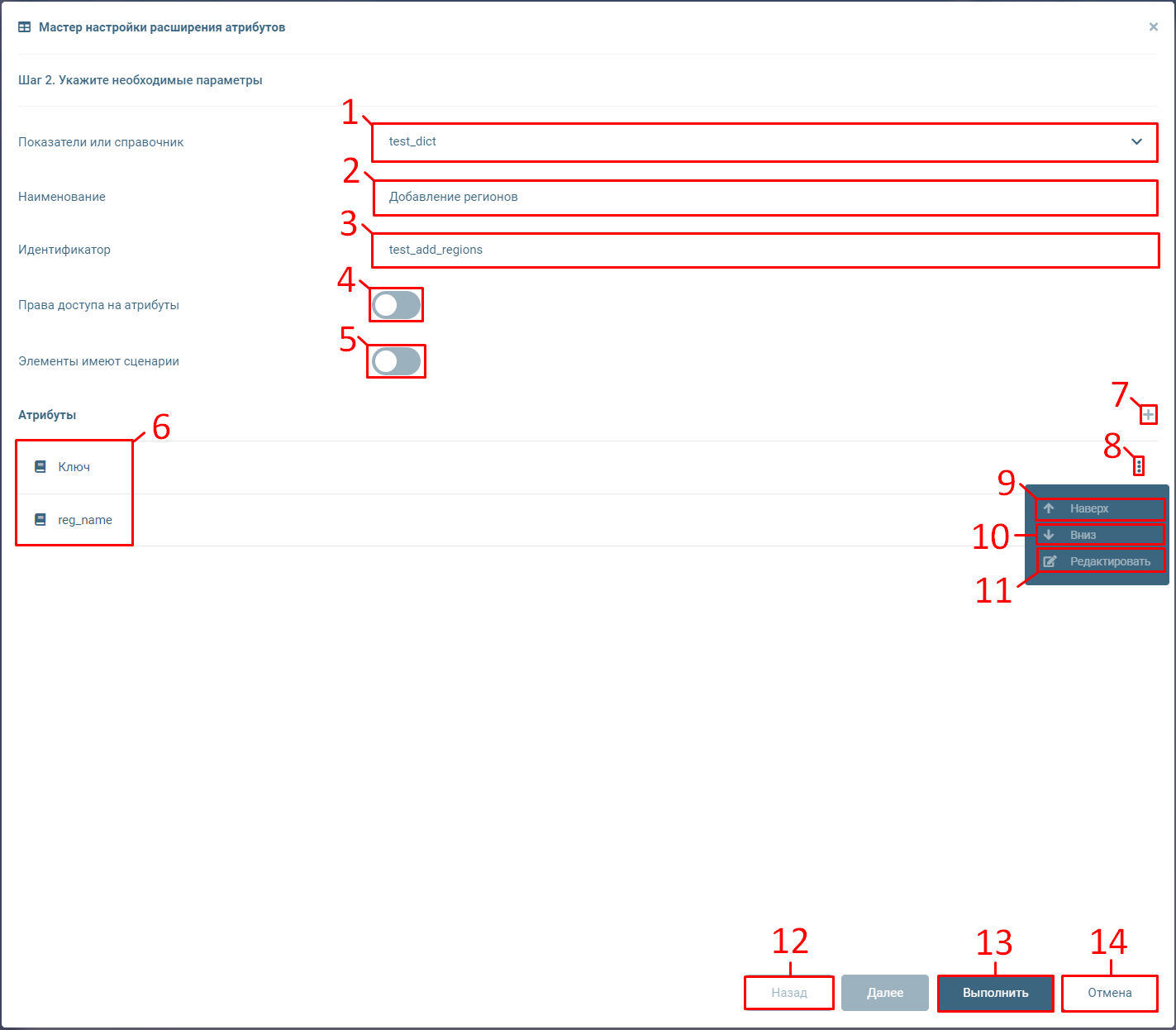

Шаг 2

1. Выпадающий список "Показатели или справочник". Содержит список блоков "Показатели" и "Справочник" текущего графа
2. Поле ввода наименования блока
3. Поле ввода "Идентификатор". В данное поле необходимо ввести имя таблицы в БД, атрибут которой хотим добавить
4. Переключатель "Элементы имеют права доступа". Не поддерживается в блоке "Расширение атрибутов временных рядов"

!!! warning "Устаревший функционал" Устаревший переключатель. Недоступен в приложении

1. Переключатель "Элементы имеют сценарии".

   Устаревший функционал

   Устаревший переключатель. Недоступен в приложении

2. Список созданных атрибутов

3. Кнопка добавления нового атрибута. Добавлять необходимо атрибут, который содержится в таблице БД, указанной в поле "Идентификатор"
4. Кнопка открытия контекстного меню атрибута
5. Кнопка "Наверх". Изменяет порядок атрибута: сдвигает на 1 позицию наверх
6. Кнопка "Вниз". Изменяет порядок атрибута: сдвигает на 1 позицию вниз
7. Кнопка "Редактировать". Открывает окно настройки атрибута (подробнее в соответствующем разделе ниже)
8. Кнопка "Назад". Возвращает на предыдущий шаг мастера
9. Кнопка "Выполнить". Осуществляет сохранение блока "Расширение атрибутов временных рядов" с текущими настройками
10. Кнопка "Отмена". Осуществляет выход из мастера настройки настройки расширения атрибутов

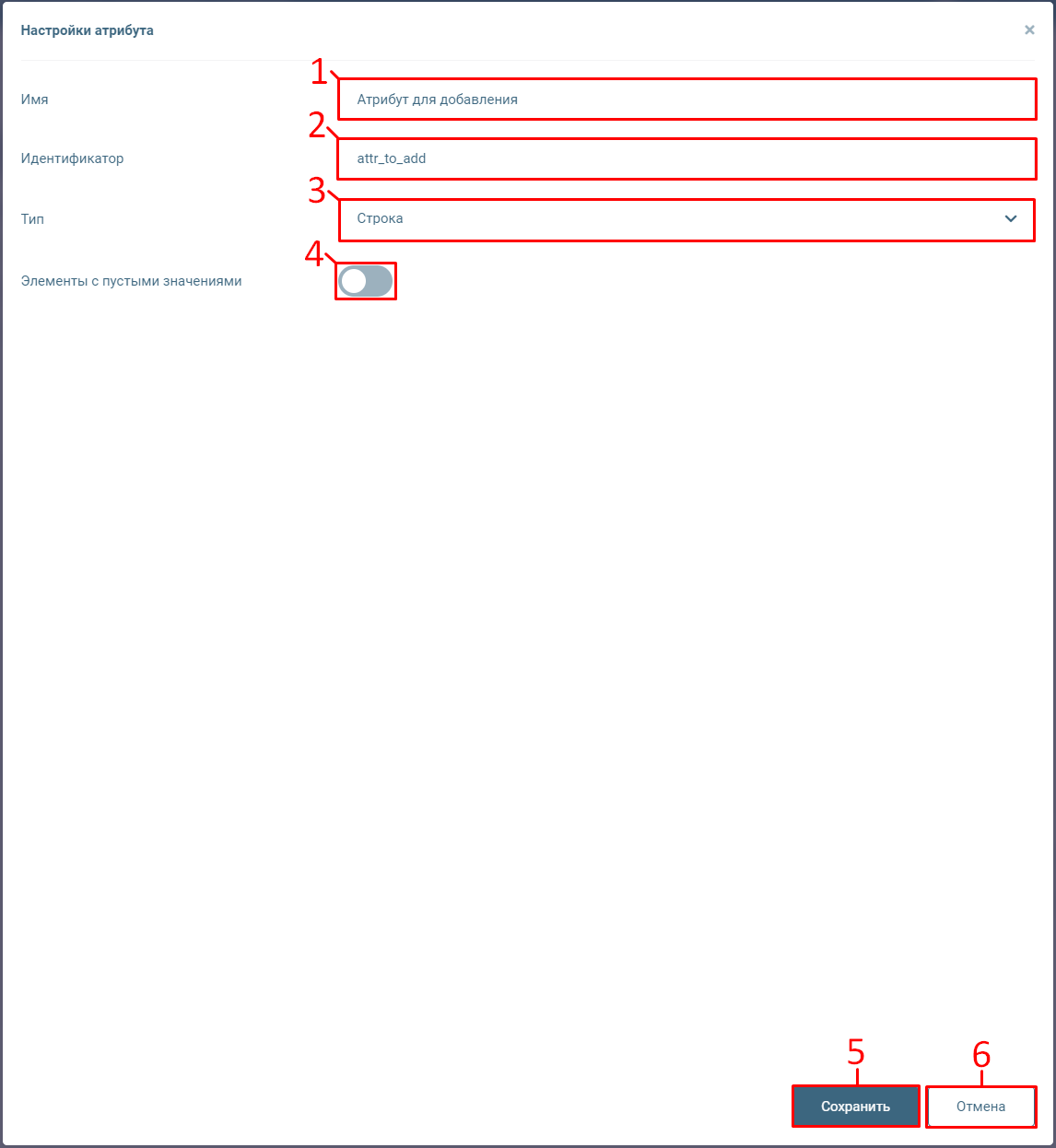

Окно "Настройки атрибута"

1. Поле ввода наименования атрибута
2. Поле ввода идентификатора атрибута (допускается ввод только с использованием латиницы)
3. Выпадающий список с выбором типа атрибута. Доступные типы:
4. Строка
5. Дата. При выборе данного типа появляются дополнительные параметры: "Значение по умолчанию", "Маска", "Динамика"
6. Целочисленный
7. Вещественный
8. Координаты
9. JSON
10. Справочник. Неактуально для блока "Расширение атрибутов временных рядов"
11. Переключатель "Элементы с пустыми значениями"
12. Если включен, то значения данного атрибута могут быть пустыми
13. Если выключен, то значения данного атрибута не могут быть пустыми
14. Кнопка "Сохранить". Сохраняет атрибут с текущими настройками
15. Кнопка "Отмена". Закрывает окно "Настройки атрибута" без сохранения изменений
