Блок "Шторка"

Блок доступен начиная с версии 0.25

Назначение блока

Блок предназначен для синхронизации двух блоков 3D-карта на одном пресете. При взаимодействии с одной картой (изменение масштаба, перемещение, поворот, наклон) вторая карта повторяет эти действия автоматически.

Для работы с блоком его необходимо выбрать в библиотеке и переместить в область графа.

Настройки блока

Работа с настройками осуществляется через локальное меню блока (пункт Настройки):

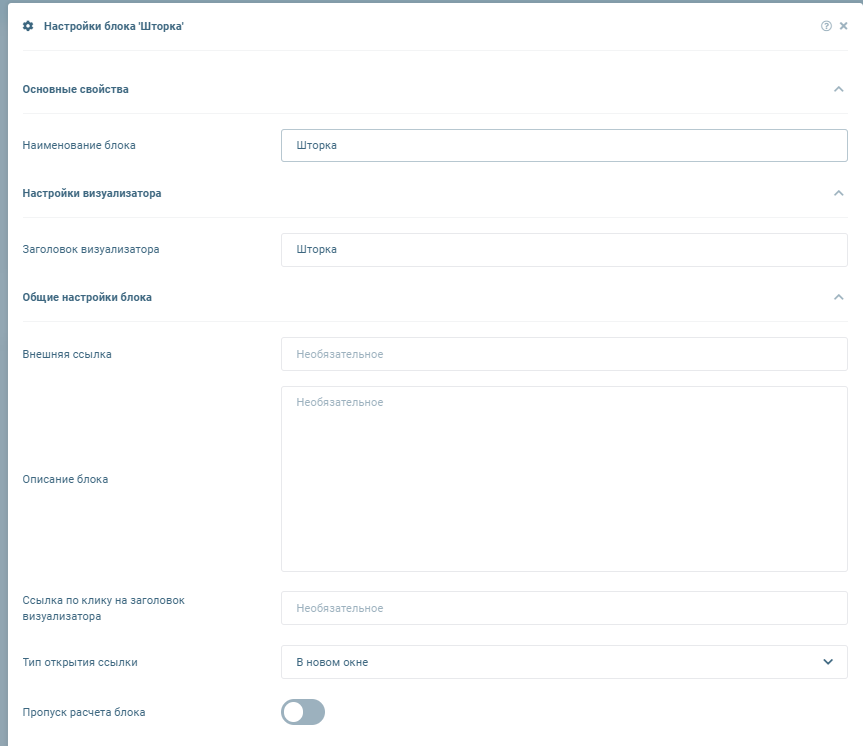

Модальное окно настроек выглядит следующим образом:

Общие настройки блоков описаны в отдельном разделе.

Входы блока

В блоке нет входов

Выходы блока

В блоке нет выходов

События блока

В блоке нет событий

Описание работы блока

Вся логика работы осуществляется при работе с визуализатором.

Блок связывает две карты в пару.
Действия пользователя на ведущей карте передаются на ведомую карту.
В результате пользователь может, например, видеть одну и ту же область на двух картах с разными слоями или стилями, но с синхронизированным положением камеры.

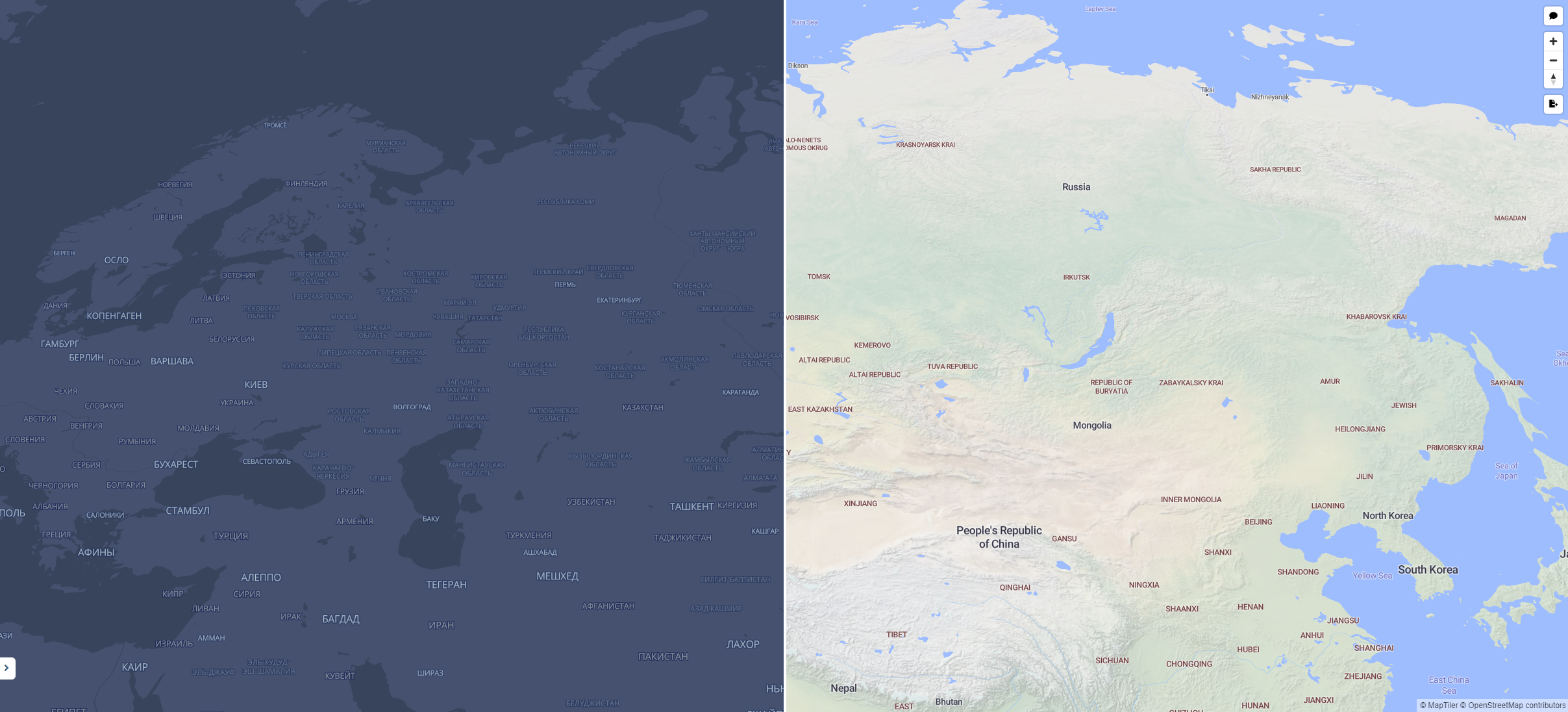

Описание работы визуализатора

Для корректной работы визуализатора "Шторка" внутри него необходимо разместить 2 визуализатора 3D-карта;
Карта, добавленная первой, отображается слева. Карта, добавленная второй, отображается справа;
Линию, которая разделяет 2 карты, можно перемещать, зажав левую кнопку мыши;
Между картами в визуализаторе "Шторка" синхронизируются следующие действия пользователя:
- изменение масштаба карты;
- изменение положения карты;
- изменение угла наклона камеры в карте;
При открытии пресета начальные настройки масштаба, положения и угла наклона камеры берутся из карты, расположенной слева.

Настройки визуализатора

Визуализатор не имеет специфических настроек. Общий список доступен на странице Настройки визуализаторов
