Быстрое добавление визуализатора

Некоторые визуализаторы можно добавить непосредственно в пресете, используя функцию быстрого добавления визуализатора:

Список визуализаторов с возможностью быстрого добавления:

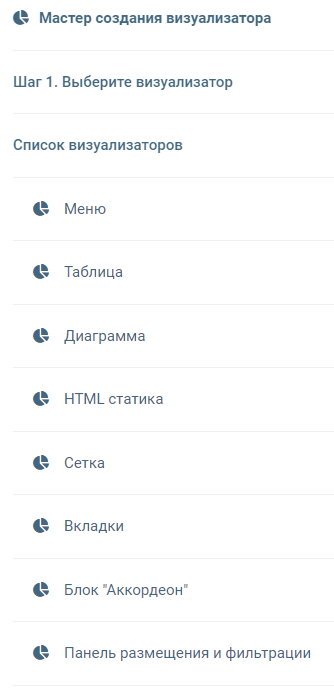

На первом шаге необходимо выбрать визуализатор для размещения (для примера будет использован блок "HTML статика"):

Блоки "Панель размещения и фильтрации", "Таблица" и "Диаграмма" имеют более сложный механизм размещения, о чем будет сказано ниже.

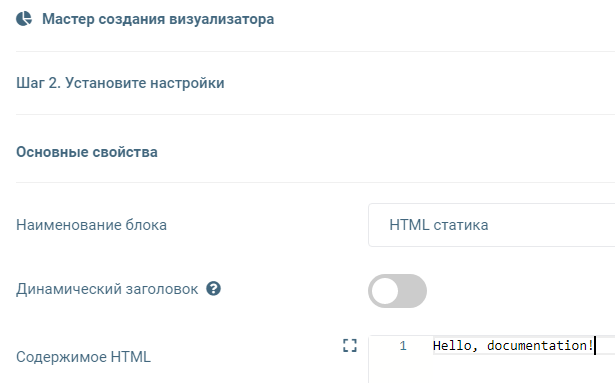

На втором шаге необходимо заполнить настройки блока:

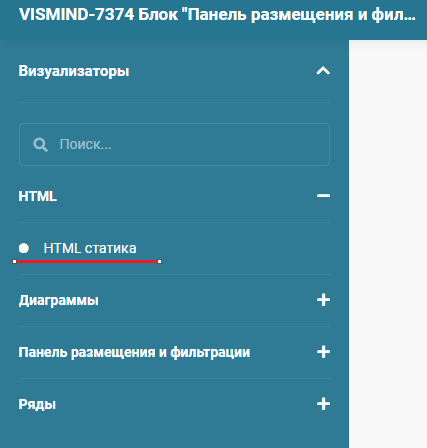

После чего блок появится в списке визуализаторов:

Добавление визуализаторов вместе с привязкой к данным

Блоки "Панель размещения и фильтрации", "Таблица" и "Диаграмма" имеют более сложный мастер размещения, т.к. помимо самого визуализатора так же добавляется и источник данных, из которого и будут браться данные для отображения в визуализаторе.

Панель размещения и фильтрации

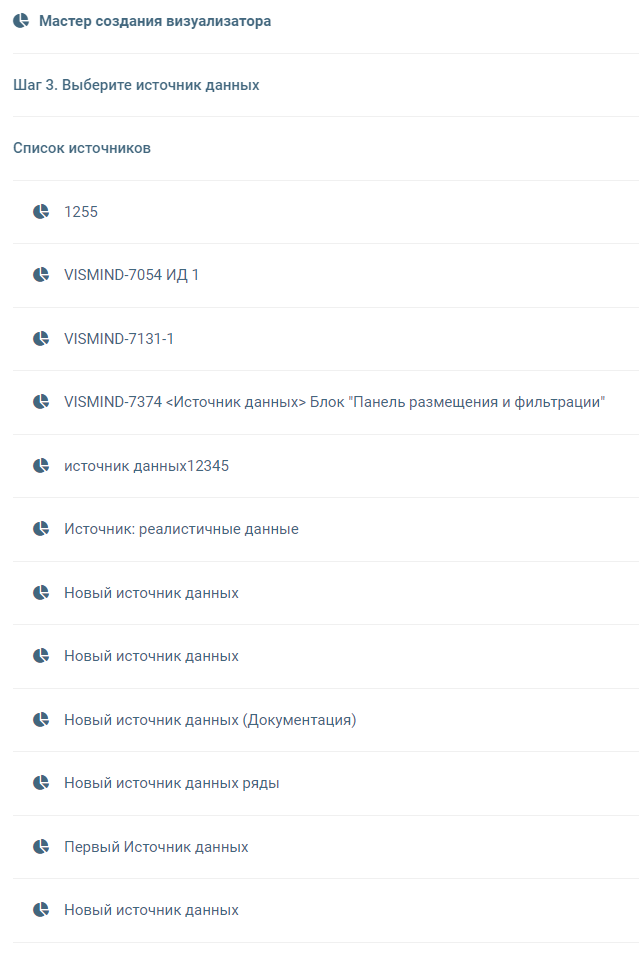

В случае добавления "Панели размещения и фильтрации" следующим шагом после выбора визуализатора будет выбор источника данных из всех, доступных в приложении:

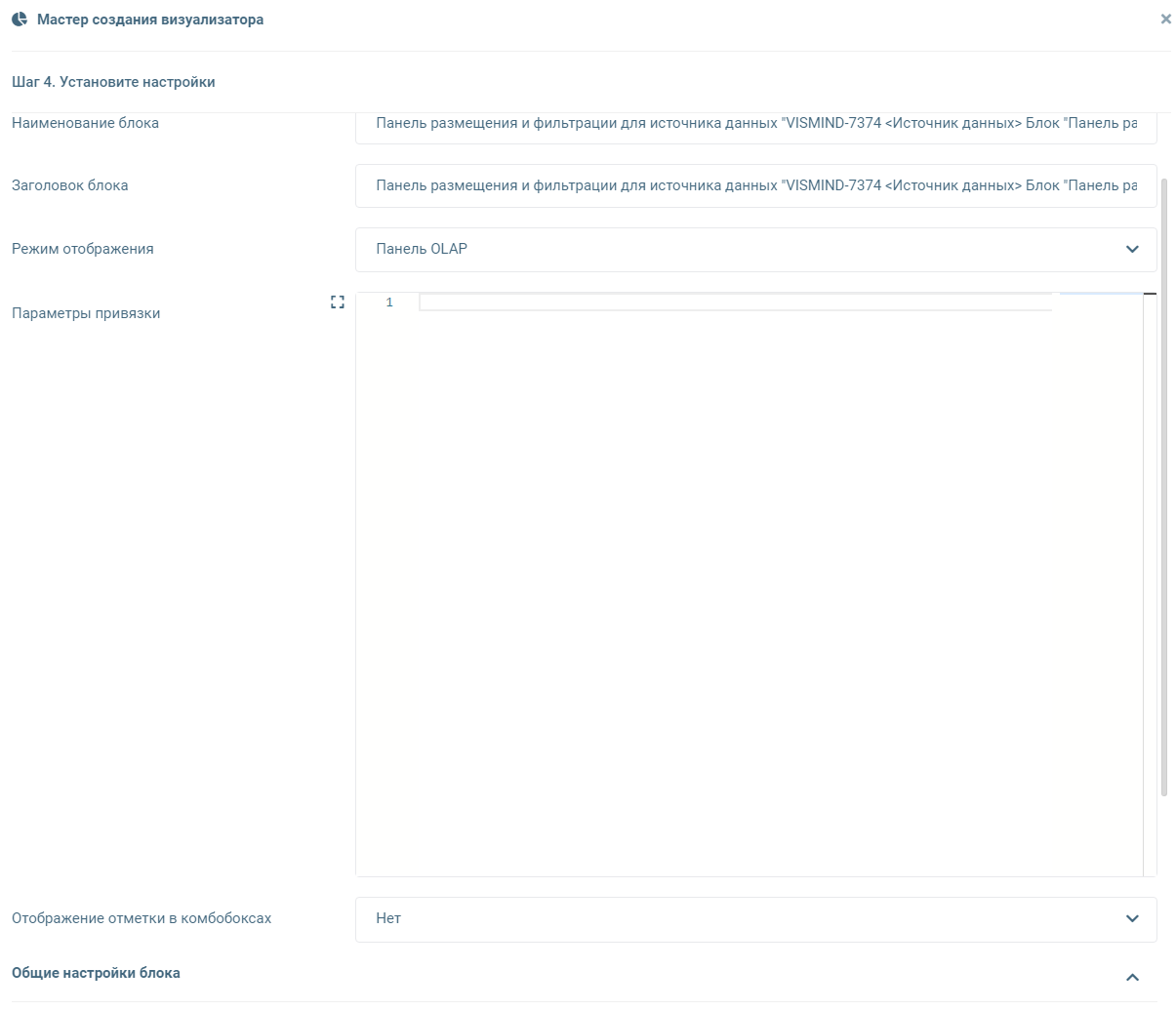

Следующим шагом, как и в случае с другими визуализаторами - настройки блока:

Для корректного создания связей со справочниками в параметрах привязки необходимо указывать поле dict с идентификатором нужного справочника.

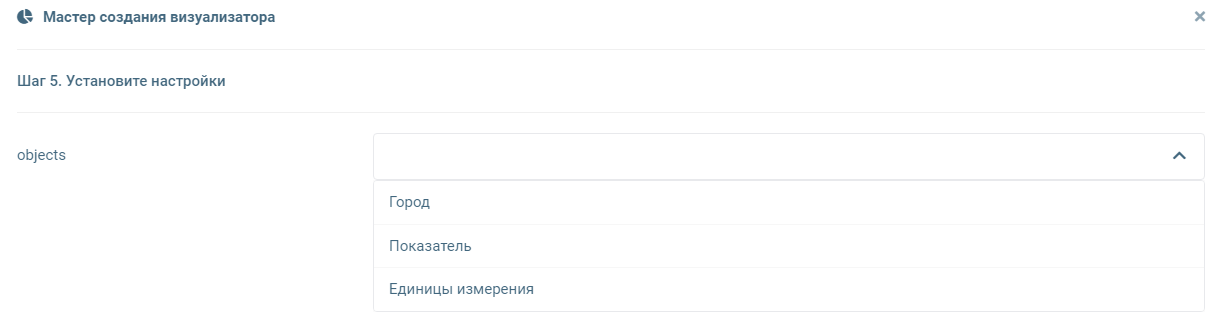

Последним шагом является сопоставление входов источника данных (левый столбец) и справочников панели фильтрации (правый столбец, выпадающий список):

Таблица или Диаграмма

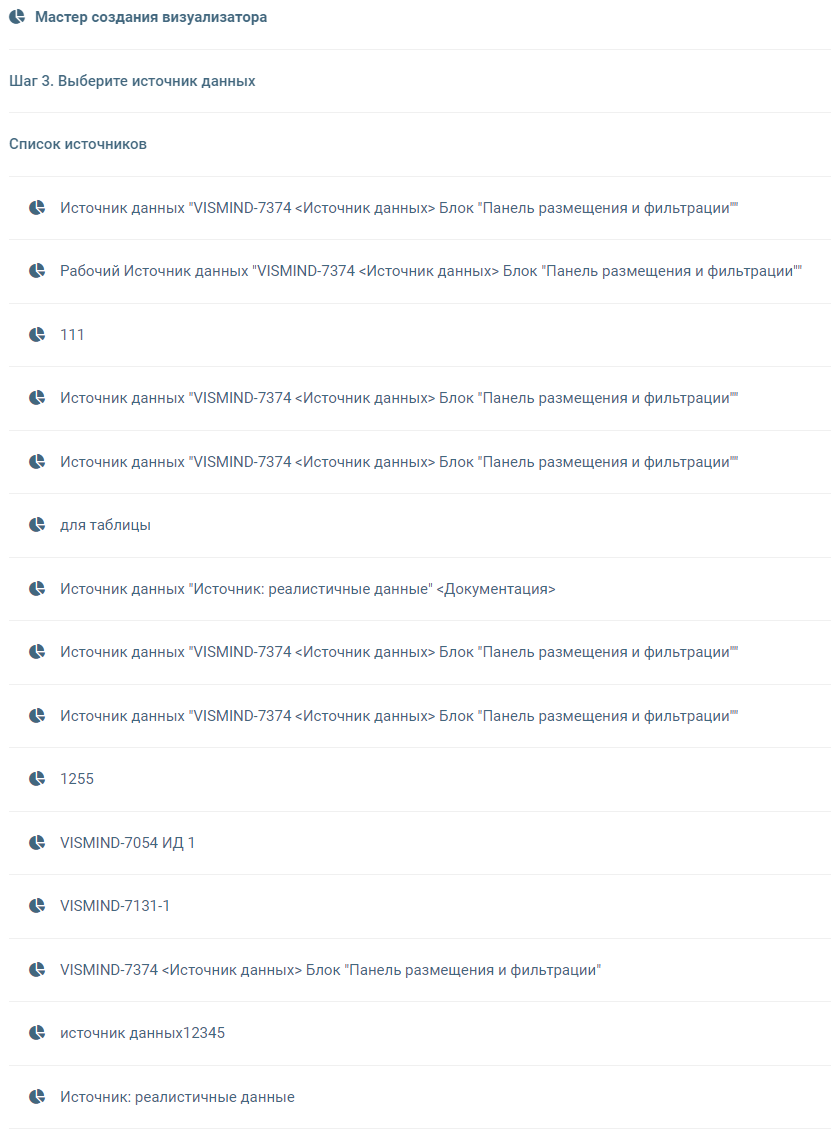

В случае добавления блоков "Таблица" или "Диаграмма" первым шагом будет выбор источника данных. Однако, в отличие от "Панели размещения и фильтрации", здесь можно выбрать как и источник данных (тогда первые шаги будут аналогичны при добавлении панели), так и уже созданный блок-источник данных (с привязанной панелью размещения и фильтрации):

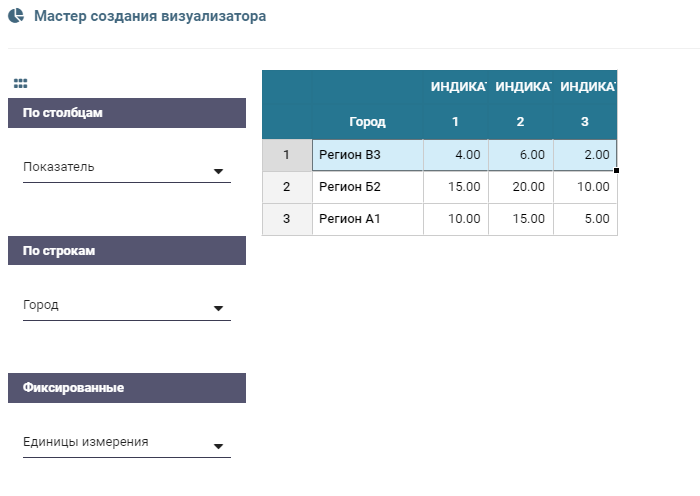

После создания или выбора источника данных появляется последний шаг, в котором необходимо настроить вид данных будущего визуализатора (аналогично блоку OLAP):

Для корректного отображения визуализатора после завершения работы мастера рекомендуется использовать блок "Панель размещения и фильтрации" в режиме отображения "Панель OLAP".

Настройки блока визуализатора

Через меню "Настройки" пользователь может открыть настройки блока визуализатора без необходимости заходить в граф. Функционал доступен только в режиме редактирования.
