Фигуры

На графе существует возможность создавать специальный вид блоков, геометрические фигуры и задавать им визуальные настройки.

Эти объекты служат для визуального разграничения групп блоков по какому - либо признаку.

Создаются эти блоки из библиотеки, раздел "Оформление графа" .

Блоки фигур располагаются на отдельном слое графа, где сними можно взаимодействовать и настраивать. Для перехода на этот слой необходимо в меню графа кликнуть по "Блоки" и в появившемся окне выбрать "Фигуры" .

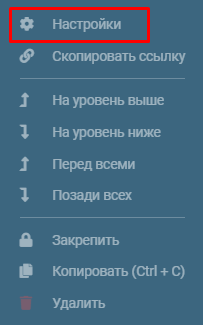

Для перехода к настройкам блока "Прямоугольник" необходимо кликнуть по и в появившемся меню выбрать "Настройки" .

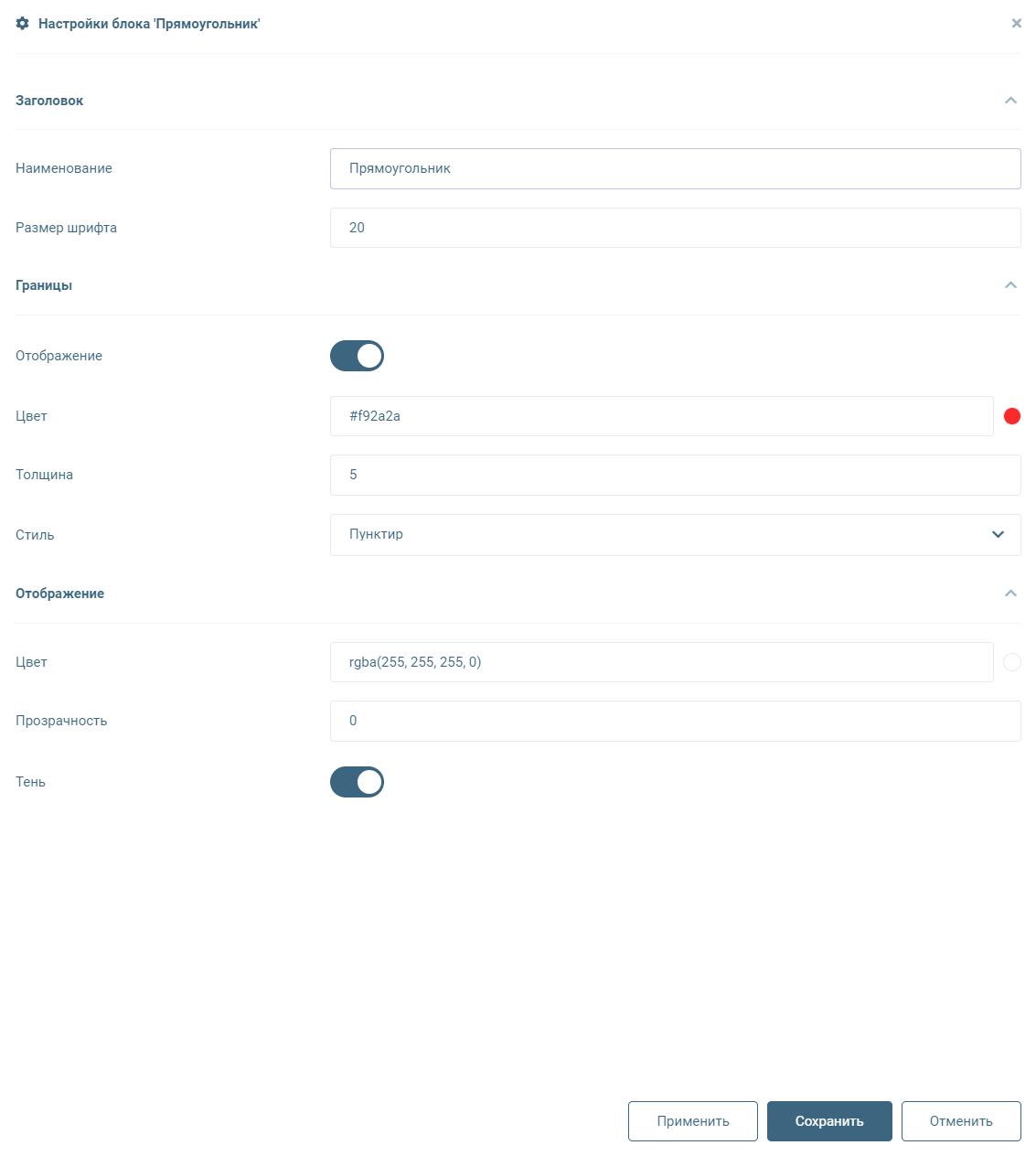

Окно настроек

Описание настроек

Группа "Заголовок"

Название параметра	Тип параметра	Описание	Пример
Наименование	Строка	Задает наименование блока.
Размер шрифт	Целое число	Задает размер шрифта заголовка блока.

Группа "Границы"

Название параметра	Тип параметра	Описание	Пример
Отображение	Флаг	Включает\отключает отображение границ.
Цвет	Цвет	Задает цвет границы.
Толщина	Целое число	Задает толщину границы.
Стиль	Выпадающий список	Задает стиль отображения граиницы.

Группа "Отображение"

Название параметра	Тип параметра	Описание	Пример
Цвет	Цвет	Задает цвет заликвки.
Цвет фона	Целое число	Задает opacity для заливки.
Тень	Флаг	Включает отображение тени на графе.

Пример.
