Блок "Точечная диаграмма"

Блок доступен начиная с версии 0.12

Назначение

Блок формирует точечную диаграмму (scatter plot) на основе массива рядов. Каждый ряд представляет собой одну точку. Координаты точки (x, y) определяются по последним двум значениям ряда: предпоследнее значение используется как x, последнее — как y.

Группа "Специфические настройки блока"

Наименование	Тип	Обязательное	Описание	Пример
Количество знаков после запятой	Целое число	Нет	Настройка количества знаков после запятой у данных, которые отобразятся на диаграмме
Диаметр точки	Целое число	Нет	Настройка диаметра точки на диаграмме

Группа "Привязки"

Группа позволяет настраивать привязку наименований групп, цветов групп, наименований точек и осей к атрибутам ряда. Привязки можно задавать как вручную (ввод JSON), так и через выпадающие списки. Переключение осуществляется с помощью кнопки .

Настройки, заданные в рукописной форме и в выпадающем списке, не синхронизируются между собой - изменения в одном компоненте не влияют на другой. Для корректного отображения настроек в выпадающих списках необходимо, чтобы на вход блока поступали данные от рассчитанного блока.

Наименование	Тип	Обязательное	Описание	Пример
Атрибут для группировки	Выпадающий список	Да	Ключ атрибута, отвечающего за группировку значений. Обязательное поле.
Наименование групп	Выпадающий список	Нет	Ключ атрибута, отвечающий за наименование группы. В случае его отсутствия в качестве наименования будет использоваться поле "Атрибут для группировки".
Цвет группы	Выпадающий список	Нет	Ключ атрибута, отвечающий за цвет точек одной группы. В случае отсутствия значений в поле, цвета групп будут установлены по умолчанию.
Наименование точки	Выпадающий список	Нет	Ключ атрибута, отвечающий за наименование точки
Наименование осей	Выпадающий список	Нет	Ключ атрибута, отвечающий за наименование осей. Для наименования будет использован первый найденный атрибут в рядах.
Описание привязок	JSON	Нет	Используется для отображения корректных наименований точек и рядов с данными.

Возможные параметры настройки раздела "Описание привязок":

• group_field_key - Ключ атрибута, отвечающего за группировку значений. Обязательное поле;
• group_name_key - Ключ атрибута, отвечающий за наименование группы;
• color_group_key - Ключ атрибута, отвечающий за цвет точек одной группы;
• point_name_key - Ключ атрибута, отвечающий за наименование точки;
• labels_key - Ключ атрибута, отвечающий за наименование осей.

Пример привязок

{
    "group_field_key": "group_id",
    "group_name_key": "group_name",
    "color_group_key": "color_group",
    "point_name_key ": "name",
    "labels_key": "labels"
}

Входы блока

Название входа	Тип	Обязательный	Описание
Данные	Ряд данных	Да	Массив данных с типом "Ряд данных"
Привязки	Строка	Нет	Привязки которые приходят на вход блока используются вместо параметра настроек "Привязки". Для динамической перестройки, к примеру, когда таблица является частью ОЛАПа, статичные привязки могут привести к некорректному отображению данных. Поэтому, в таких случаях, в таблицу нужно передавать и привязки.Формат привязок аналогичен описанию из настройки "Описание привязок".

Привязки, переданные на вход, имеют наивысший приоритет по сравнению с остальными привязками.

Выходы блока

В блоке нет выходов

События блока

В блоке нет событий

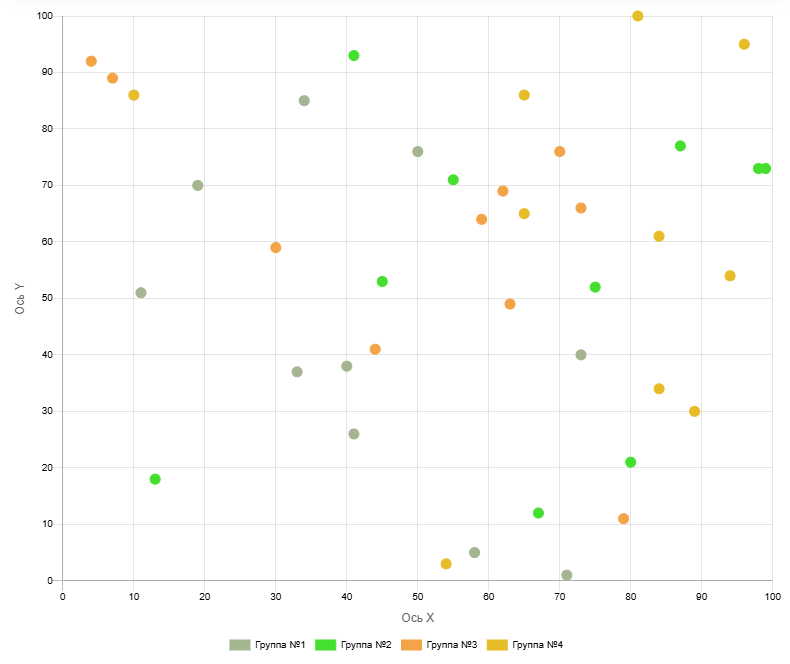

Описание работы визуализатора

Точечная диаграмма используется для визуализации взаимосвязи между двумя числовыми переменными. Каждая точка на графике соответствует паре значений (x, y). Позволяет оценить корреляцию, кластеризацию и наличие выбросов.

Настройки визуализатора

Общий список настроек доступен на странице Настройки визуализаторов
