Блок "Вкладки"

Блок доступен начиная с версии 0.15

Назначение

Блок "Вкладки" предназначен для создания интерфейса с вкладками, на каждую из которых можно поместить один или несколько визуализаторов. Это позволяет группировать связанную информацию и переключаться между ней без перегрузки экрана.

Для того чтобы начать работу с блоком, его необходимо выбрать в библиотеке блоков и переместить в область графа.

Настройки блока

Работа с настройками блока осуществляется через локальное меню (пункт Настройки):

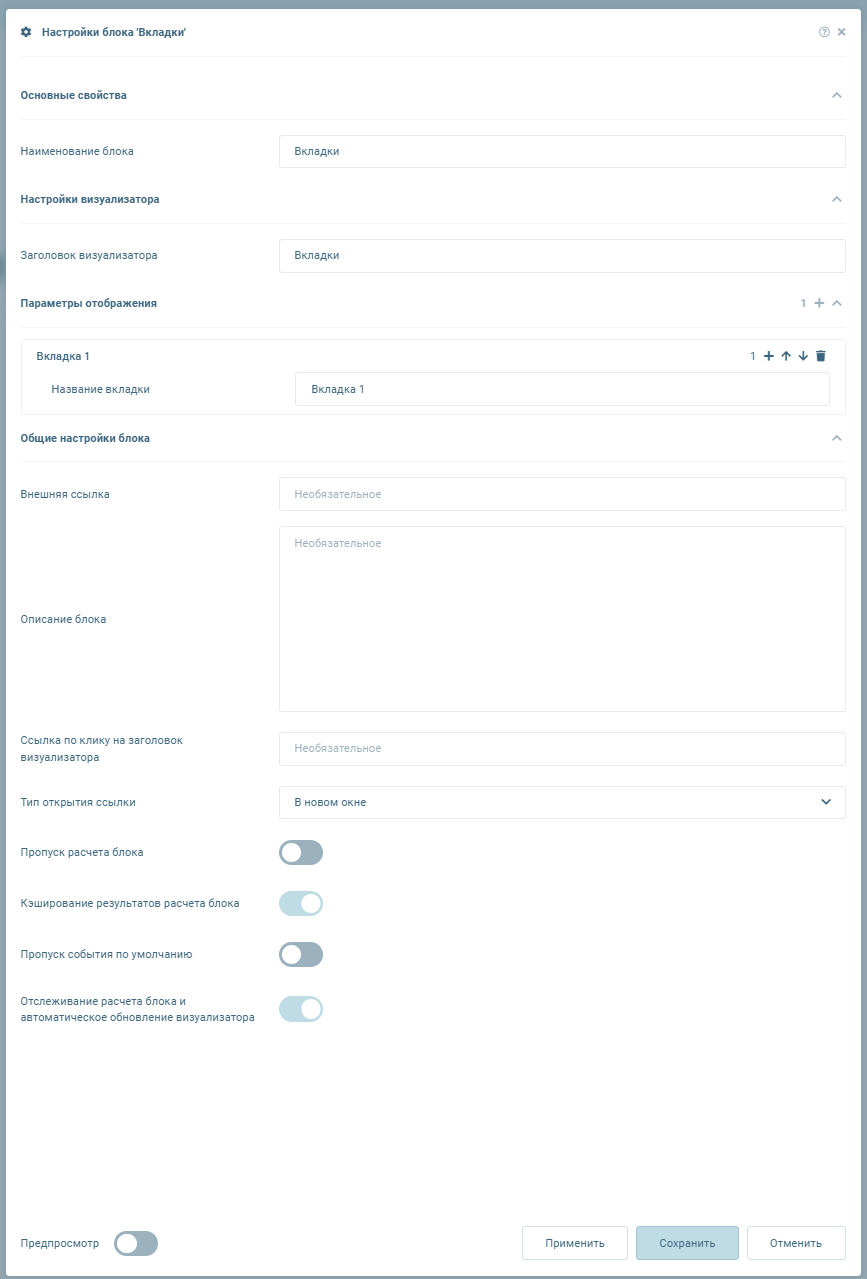

Модальное окно настроек выглядит следующим образом:

Общие настройки блоков описаны в отдельном разделе.

Раздел "Параметры отображения"

Название параметра	Тип параметра	Обязательное	Описание	Пример
Название вкладки	Строка	Нет	Параметр, в котором задаётся наименование вкладки. По умолчанию выводится название "Вкладка N", где N - порядковый номер вкладки	Вкладка 1

Входы блока

Общие настройки входов блока описаны в отдельном разделе. Количество входов регулируется количеством вкладок, заданных в настройках блока.

Входы в блоке создаются через настройки и соответствуют числу созданных вкладок. Названия входов зависят от названий вкладок, установленных в настройке "Параметры отображения" → "Название вкладки".

Выходы блока

В блоке нет выходов.

Событие смены вкладки

Событие происходит при переключении между вкладками. На выходы передаются те значения, которые были на входах. Количество дочерних выходов события регулируется количеством вкладок заданных в настройках блока.

Названия событийных выходов аналогичны названиям входов и зависят от названий вкладок, установленных в настройке "Параметры отображения" → "Название вкладки".

Описание работы блока

Блок "Вкладки" предназначен для размещения на вкладках сгруппированных по какому-либо принципу визуализаторов. Это позволяет быстро переключаться между ними, экономя пространство в окне приложения.

Также для упорядочивания визуализаторов на вкладках допустимо размещать визуализаторы "Сетка", "Аккордеон".

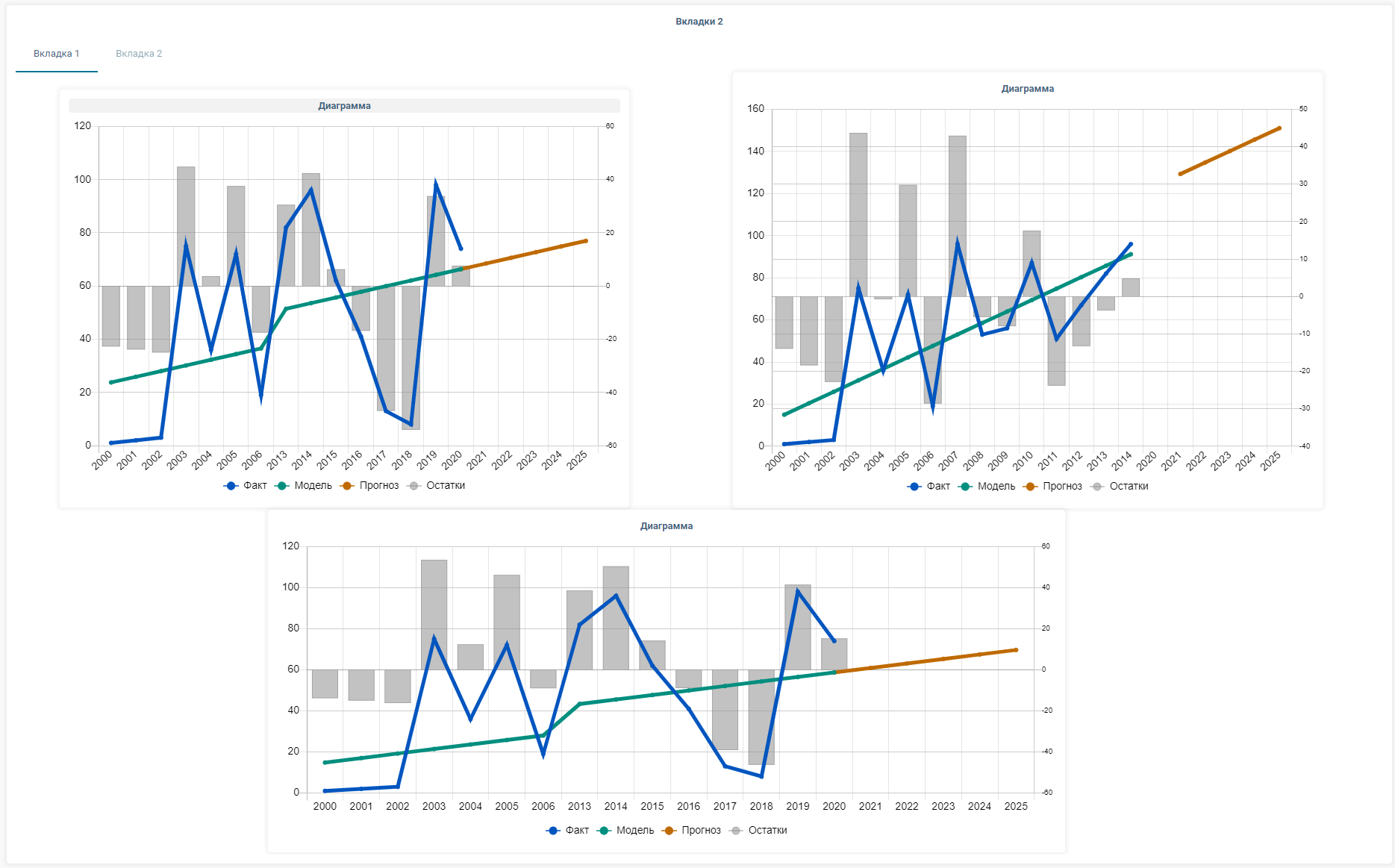

Описание работы визуализатора

Для переключения необходимо кликнуть по названию вкладок на визуализаторе. Если вкладки не помещаются по ширине, будет доступна прокрутка по горизонтали.

Особенности работы

При переключении между вкладками визуализаторы на скрытых вкладках не обновляются. Обновление происходит только в момент, когда пользователь переходит на вкладку и начинает видеть ее содержимое, и только если визуализаторы требуют обновления.

Настройки визуализатора

Визуализатор не имеет специфических настроек. Общий список доступен на странице Настройки визуализаторов
