Настройки визуализатора
Вызов настроек визуализатора
Способ вызова окна настроек визуализатора на пресете зависит от настройки отображения заголовка.
| Настройка заголовка | Описание способа вызова настроек | Пример |
|---|---|---|

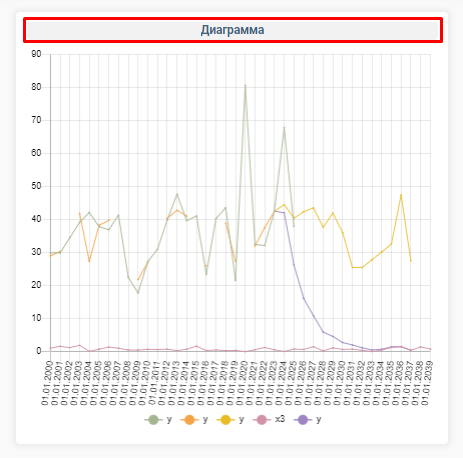

| Отображать заголовок: Активно | В этом случае, для вызова настроек требуется навести курсор на визуализатор и кликнуть ПКМ по заголовку визуализатора. | На примере визуализатора "Диаграмма". |

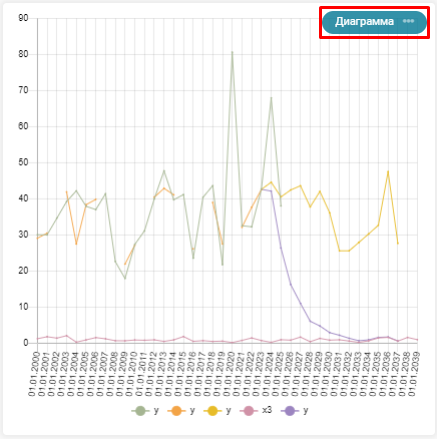

| Отображать заголовок: Не активно | В этом случае, для вызова настроек требуется навести курсор на визуализатор и кликнуть ЛКМ по появившейся специфической кнопке кнопке . | На примере визуализатора "Диаграмма". |
Настройки блока визуализатора
Через меню "Настройки" пользователь может открыть настройки блока визуализатора без необходимости заходить в граф. Функционал доступен только в режиме редактирования.
Окно настроек визуализатора
После вызова появляется окно настроек визуализатора. По умолчанию, раскрывается первая группа настроек "Общие", все остальные свёрнуты.

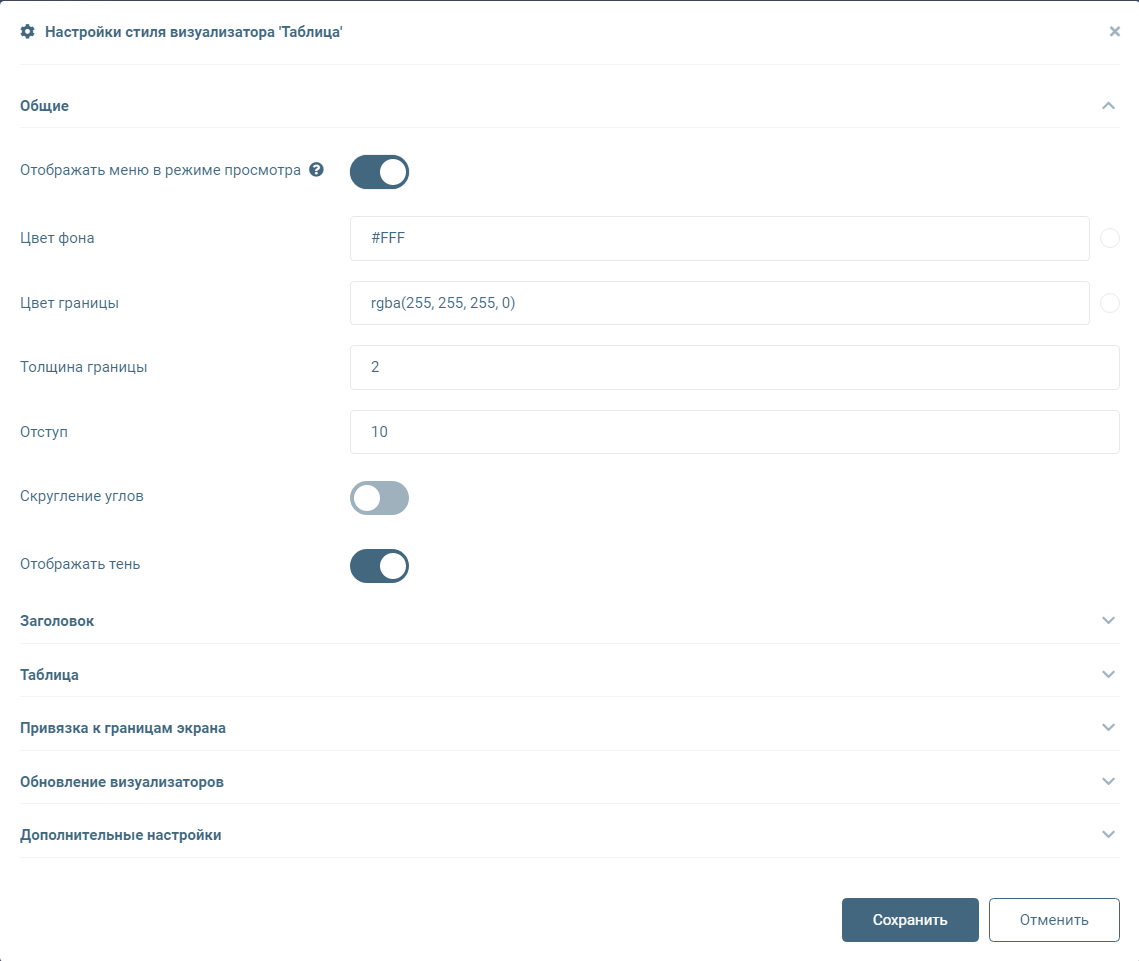

Пример - Настройки визуализатора "Таблица":
Общие настройки визуализатора
Группа "Общие"
| Название параметра | Тип параметра | Обязательный | Описание | Пример |
|---|---|---|---|---|
| Отображать меню в режиме просмотра | Флаг | Да | Задает возможность отключения системного меню для визуализаторов в режиме просмотра пресета. | |
| Размер текста | Целое число | Нет | !!! note "" Только для визуализаторов, содержащих текст. Задает размер текста в визузализаторе. Значение по умолчанию: 13. | |
| Начертание | Выпадающий список | Нет | !!! note "" Только для визуализаторов, содержащих текст. Задает начертание текста в визузализаторе. Значение по умолчанию: Обычный. | |
| Цвет текста | Цвет | Нет | !!! note "" Только для визуализаторов, содержащих текст. Задает цвет текста в визузализаторе. Значение по умолчанию: #3c667f. | |
| Цвет фона | Цвет | Нет | Задает цвет фона визуализатора. Значение по умолчанию: #FFFFFF. | |
| Цвет границы | Цвет | Нет | Задает цвет границы визуализатора. Значение по умолчанию: rgba(255, 255, 255, 0). | |
| Толщина границы | Вещественное число | Нет | Задает толщину границы визуализатора. Значение по умолчанию: 2. | |
| Отступ | Целое число | Нет | Задает отступ визуализатора от границы. Значение по умолчанию: 100. | |
| Скругление углов | Флаг | Нет | Включает и отключает углов окна визуализатора. Значение по умолчанию: Не активно. | |
| Отображать тень | Флаг | Нет | Включает и отключает "тень" у окна визуализатора. Значение по умолчанию: Активно. |
Группа "Заголовок"
Warning
Если визуализатор является Компонентом, у него отсутствует раздел "Заголовок"
| Название параметра | Тип параметра | Обязательный | Описание | Пример |
|---|---|---|---|---|
| Отображать заголовок | Флаг | Нет | Включает и отключает отображение заголовка окна визуализатора. Значение по умолчанию: Активно. | |
| Размер текста заголовка | Целое число | Нет | Задает размер текста заголовка. Значение по умолчанию: 13. | |
| Цвет текста заголовка | Цвет | Нет | Задает цвет заголовка. Значение по умолчанию: #3c667f. | |
| Тип заголовка визуализатора | Выпадающий список | Нет | Определяет тип заголовка визуализатора. Возможные значения:- Задать вручную - возможность задать заголовок визуализатора сразу на пресете.- Заголовок из графа - формирование заголовка осуществляется из графа (используется поле "Заголовок визуализатора")Значение по умолчанию: Заголовок из графа. | |
| Заголовок визуализатора | Строка | Нет | Текст заголовка визуализатора. Поле появляется при выборе значения "Задать вручную" в настройке "Тип заголовка визуализатора".Значение по умолчанию отсутствует. | |
| Выравнивание | Выпадающий список | Да | Задает выравнивание заголовка- "По левому краю"- "По центру" - выбран по умолчанию- "По правому краю" |
Группа "Привязка к границам экрана"
| Название параметра | Тип параметра | Обязательный | Описание | Пример |
|---|---|---|---|---|
| Левая граница | Чекбокс со слайдером | Нет | Регулирует привязку окна визуализатора к левой границе вьюпорта. По умолчанию: Не активно. | |
| Правая граница | Чекбокс со слайдером | Нет | Регулирует привязку окна визуализатора к правой границе вьюпорта. По умолчанию: Не активно. | |
| Верхняя граница | Чекбокс со слайдером | Нет | Регулирует привязку окна визуализатора к верхней границе вьюпорта. По умолчанию: Не активно. | |
| Нижняя граница | Чекбокс со слайдером | Нет | Регулирует привязку окна визуализатора к нижней границе вьюпорта. По умолчанию: Не активно. |
Группа "Обновление визуализатора"
| Название параметра | Тип параметра | Обязательный | Описание | Пример |
|---|---|---|---|---|
| Отображение индикации загрузки | Флаг | Нет | Включает и отключает отображение индикатора загрузки визуализатора при его обновлении. Значение по умолчанию: Активно. | |
| Включить автообновлени | Флаг | Нет | Включает и отключает автообновление визуализатора. Значение по умолчанию: Не активно. | |
| Период автообновления | Выпадающий список | Нет | Задает период обновления визуализатора. Значение по умолчанию: Не активно. |
Обновление визуализаторов на пресете
Функция позволяет автоматически обновлять визуализаторы нс определенной периодичностью. Подразумевается включение обновления всех визуализаторов на пресете, а так же можно включить обновления у отдельных визуализаторов.
Если опция задана в общих настройках пресета - для каждого визуализатора она неактивна с указанием, что она задана в общих настройках. Если была активна опция автообновления у визуализатора, визуально она остается активной, но недоступна с пояснением "Автообновление задано в общих настройках".

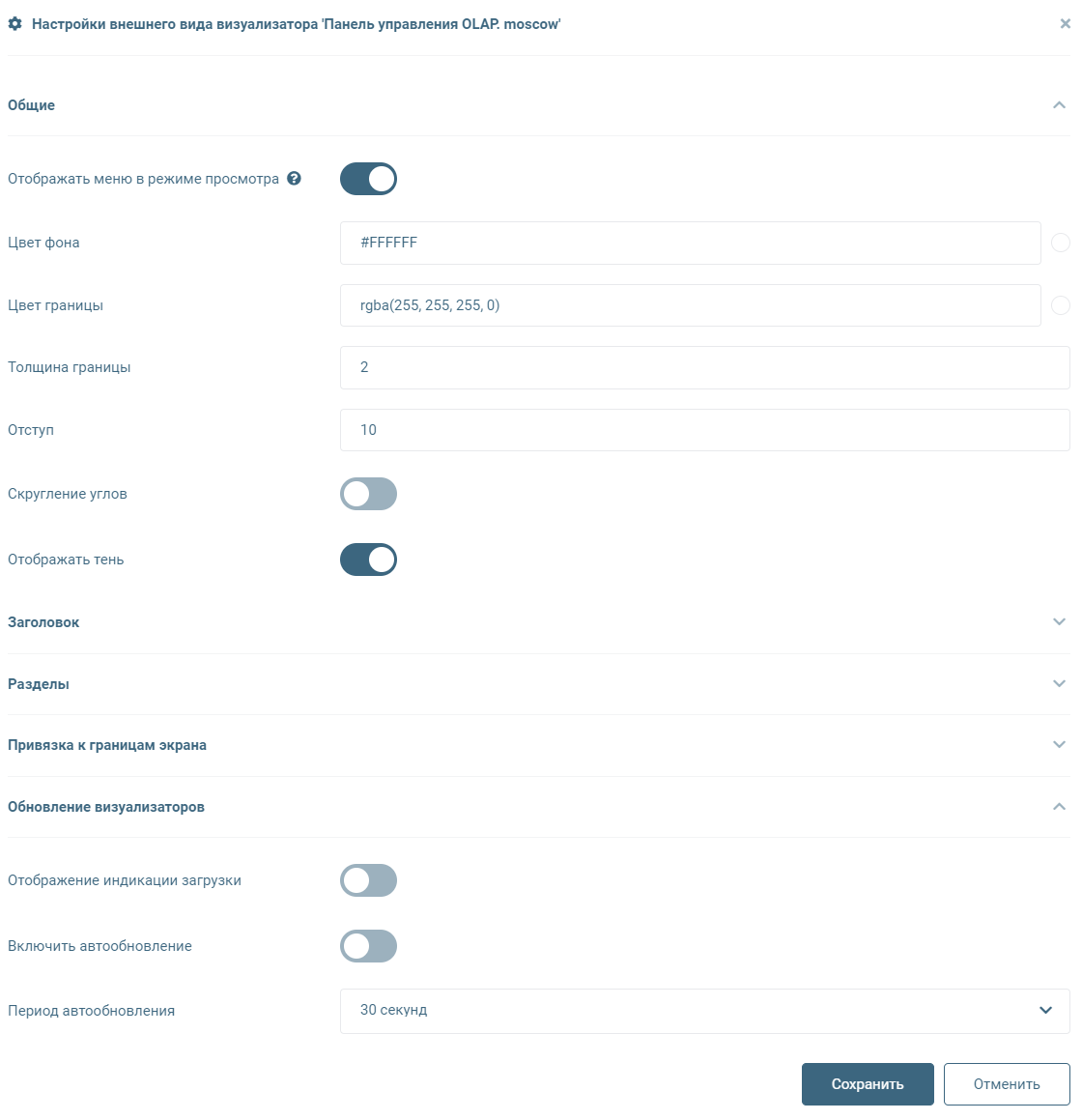

Пример:
При установке таймаута автообновления конкретный визуализатор или все визуализаторы разом должны обновляется с указанной периодичностью. Это не должно быть переоткрытие пресета, т.к. оно вызывает перерасчет на сервере.
Дополнительные настройки
Некоторые визуализаторы имеют дополнительную секцию настроек, с дополнительными настройками. Например, Блок "Таблица".
Эти настройки позволяют в режиме редактирования настроить некоторые аспекты отображения визуализаторов, где они есть, и сохранить их как часть стиля визуализатора при сохранении пресета.
