Руководство по работе с графом

Добавление блоков графа

№	Действие	Скриншот

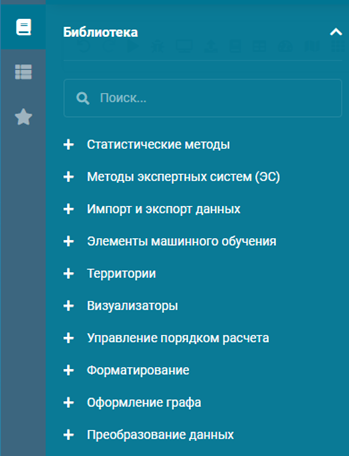

1	Открыть раздел «Библиотека» в левом боковом меню, нажав на него ЛКМ
2	Найти в библиотеке нужный модуль для создания графаБиблиотека имеет 10 основных модулей для создания графа:- Статистические методы- Методы экспертных систем (ЭС)- Импорт и экспорт данных- Элементы машинного обучения- Территории- Визуализаторы- Управление порядком расчета- Форматирование- Оформление графа- Преобразование данныхКаждый модуль библиотеки разделяется на разное количество блоков, из которых и составляется граф

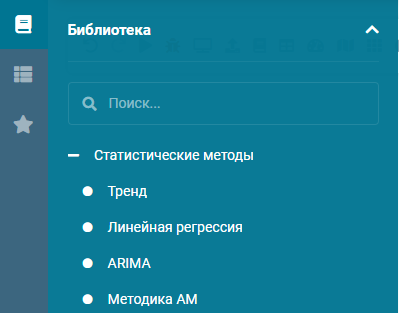

3	Раскрыть модуль для просмотра блоков, нажав на значок «плюс»
4	Выбрать нужный блок раскрытого модуля

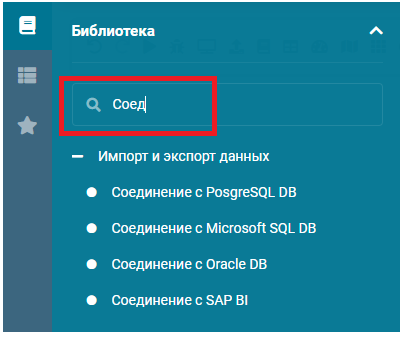

5	ИЛИ вместо пунктов 2 - 4 Воспользоваться строкой "Поиск" для поиска необходимого блока

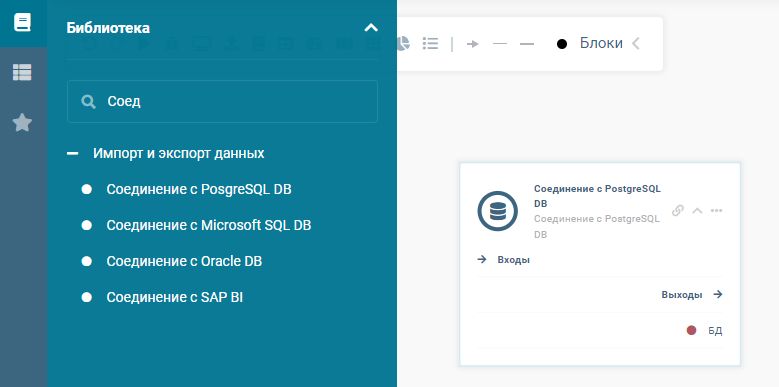

6	Перетащить блок на рабочую область справа, зажав его ЛКМ

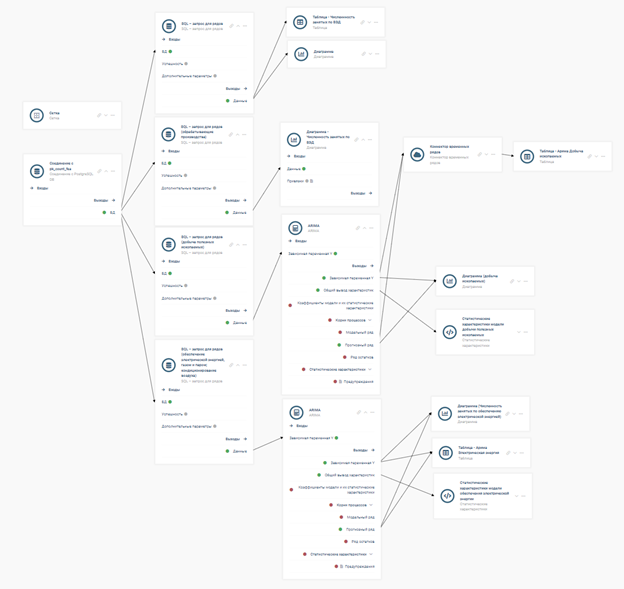

После добавления хотя бы двух блоков необходимо установить между ними связь

Связи между блоками могут быть двух типов: 1. Связь по которой передаются данные 2. Связь для определения порядка расчета

Связь показывает, что данные из одного блока (откуда идет связь) передаются в другой блок (куда показывает связь)

Пример создания связи:

№	Действие	Скриншот

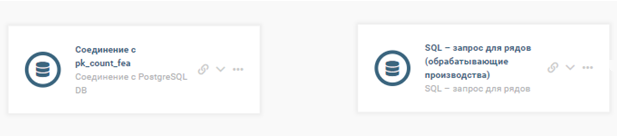

1	Выбрать два блока, между которыми будет установлена связь

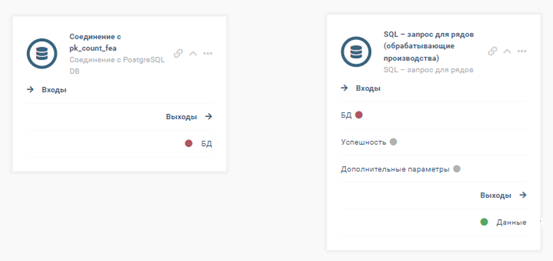

2	Раскрыть каждый блок, нажав на значок «стрелочка», расположенный справа на каждом блоке (Пример двух раскрытых блоков)

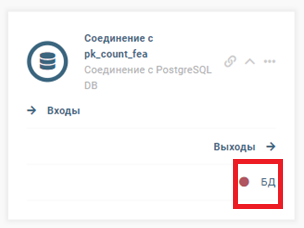

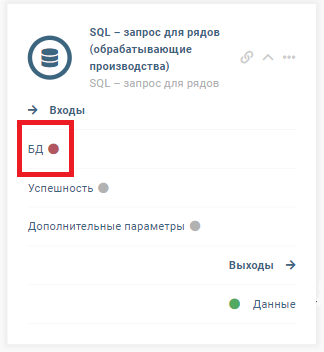

3	У одного блока выбрать выходной параметр, который нужно передать в другой блок. У второго блока в свою очередь найти входной параметр, куда будут переданы данные
4	Навести мышкой на нужный выходной параметр первого блока (Появится кнопка для создания связи с другим блоком)

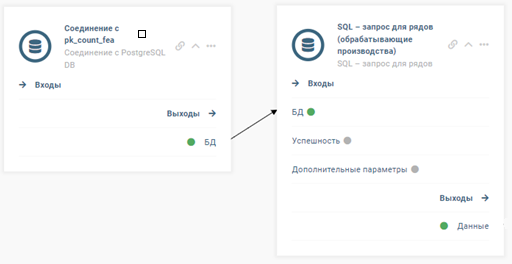

5	Нажать на кнопку создания связи ЛКМ и протянуть связь до входного параметра второго блока. Установить связь, нажав ЛКМ на входной параметр второго блока (Если связь успешно установлена, то индикаторы выходного и входного параметров соответствующих блоков окрасятся в зеленый цвет)

Связь показывает, что блок (куда показывает связь) будет считаться после блока (откуда идет связь)

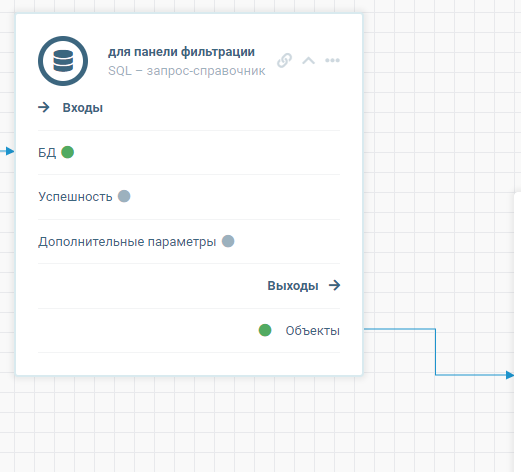

Связь создается так же как и связь с данными, только соединяется не с одним из входов блока, а со специальным входом (указан на картинке ниже)

№	Действие	Скриншот

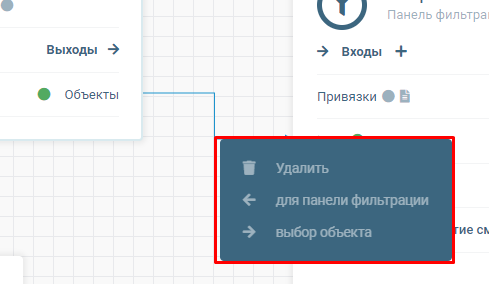

1	Кликнуть ЛКМ по связи
2	Нажать в меню ЛКМ по наименованию блока, к которому хотим перейти:- наименование со стрелкой соответствует блоку, из которого выходит связь- наименование со стрелкой соответствует блоку, в который входит связь
