Мастер настройки JSON показателей

Назначение

Мастер настройки JSON показателей позволяет создавать, изменять и удалять данные блока "JSON-показатели"

Открытие мастера

Открыть мастер можно несколькими методами:

Кликнуть на кнопку "Мастер настройки JSON показателей" в панели инструментов графа

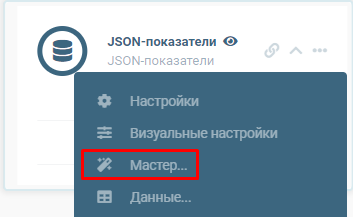

В контекстном меню блока "JSON-показатели" выбрать пункт "Мастер..."

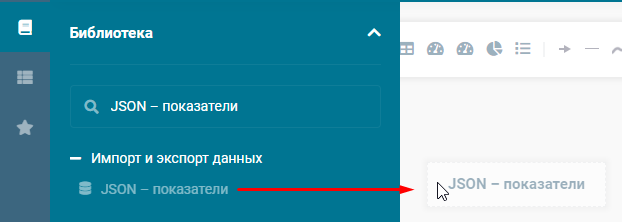

Добавить блок "JSON-показатели" на граф из библиотеки блоков через механизм drag-n-drop

Окно работы мастера

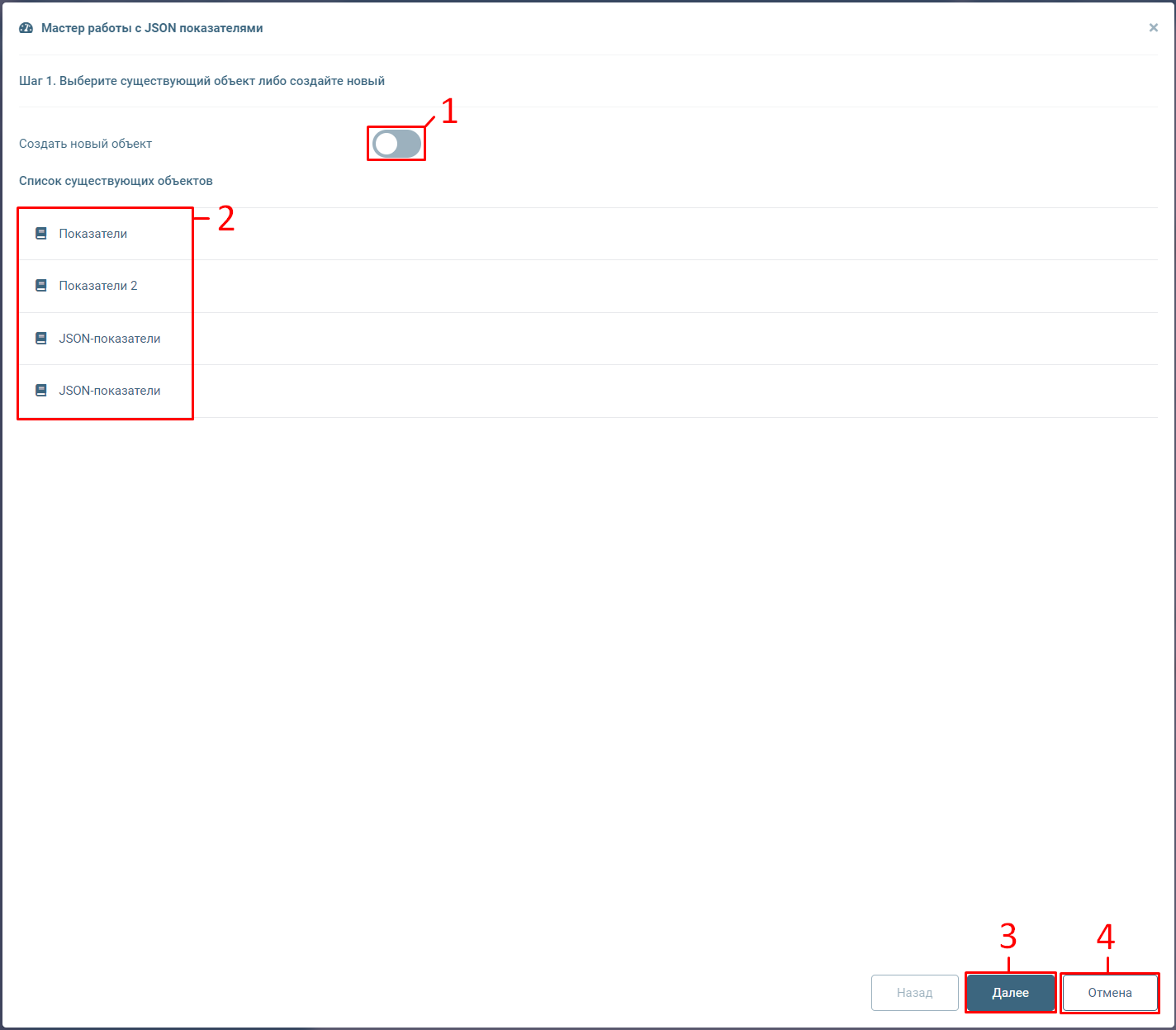

Шаг 1

Переключатель "Создать новый объект";
Если включен, то будет создан новый блок "JSON-показатели";
Если выключен, то можно выбрать один из существующих блоков "JSON-показатели" для редактирования;
Список существующих на графе блоков "JSON-показатели";
Кнопка "Далее". Осуществляет переход на следующий шаг мастера;
Кнопка "Отмена". Осуществляет выход из мастера настройки JSON показатели/

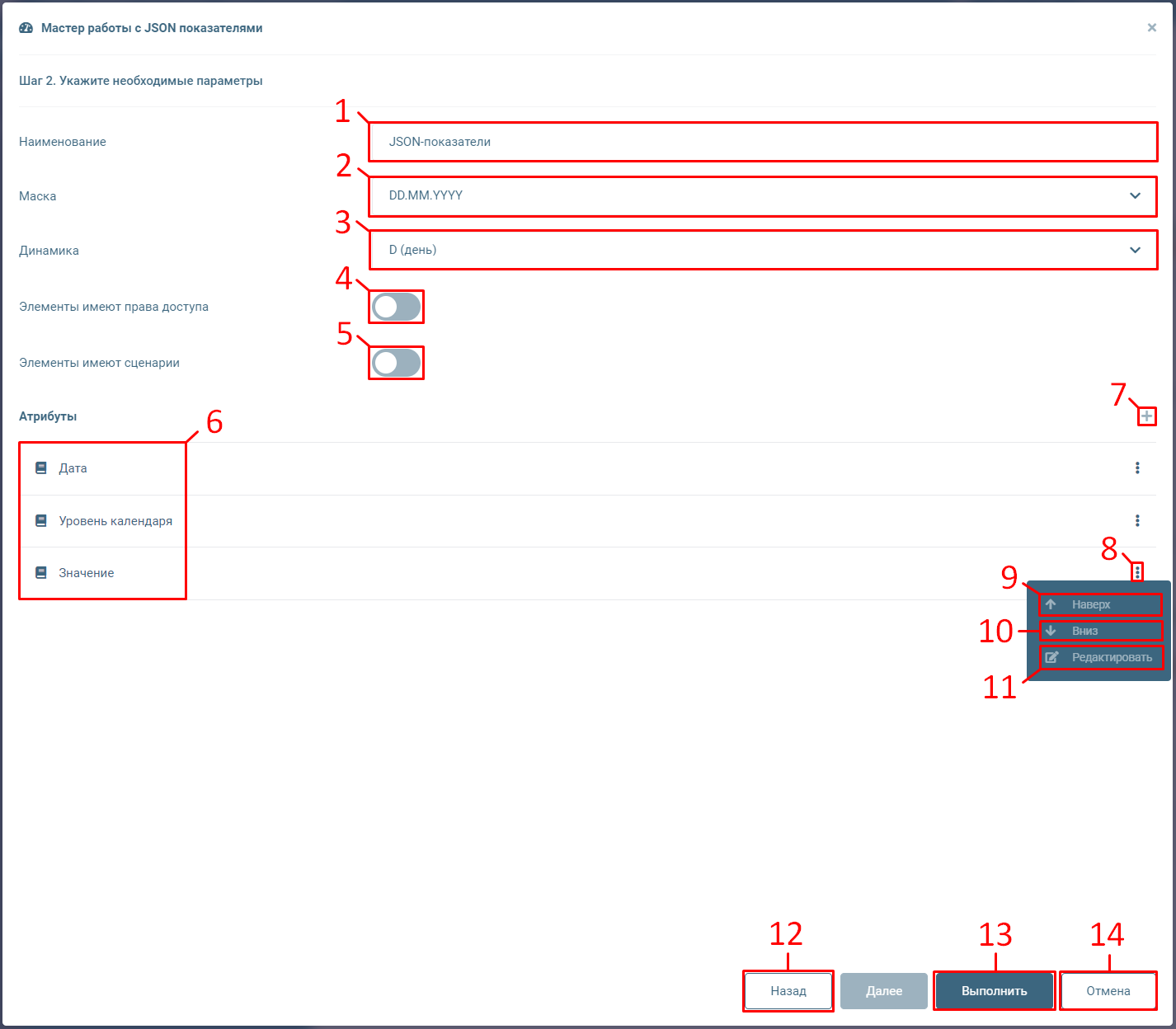

Шаг 2

Поле ввода наименования блока;
Выпадающий список "Маска";
Выпадающий список "Динамика";
Список созданных атрибутов;
Кнопка добавления нового атрибута;
Кнопка открытия контекстного меню атрибута;
Кнопка "Наверх". Изменяет порядок атрибута: сдвигает на 1 позицию наверх;
Кнопка "Вниз". Изменяет порядок атрибута: сдвигает на 1 позицию вниз;
Кнопка "Редактировать". Открывает окно настройки атрибута (подробнее в соответствующем разделе ниже);
Кнопка "Назад". Возвращает на предыдущий шаг мастера;
Кнопка "Выполнить". Осуществляет сохранение блока "JSON-показатели" с текущими настройками;
Кнопка "Отмена". Осуществляет выход из мастера настройки JSON показателей.

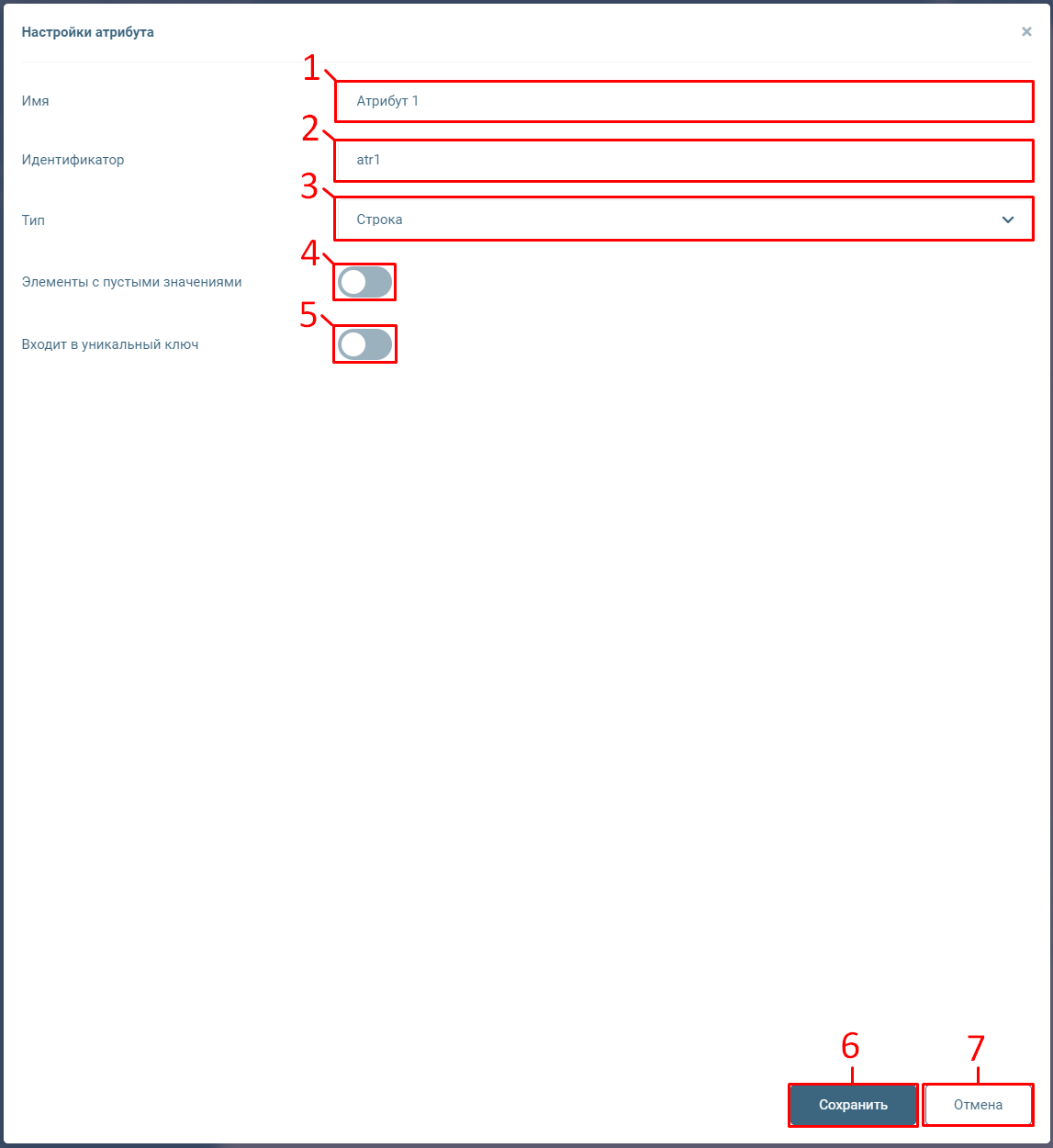

Окно "Настройки атрибута"

Поле ввода наименования атрибута
Поле ввода идентификатора атрибута (допускается ввод только с использованием латиницы)
Выпадающий список с выбором типа атрибута. Доступные типы:
Строка

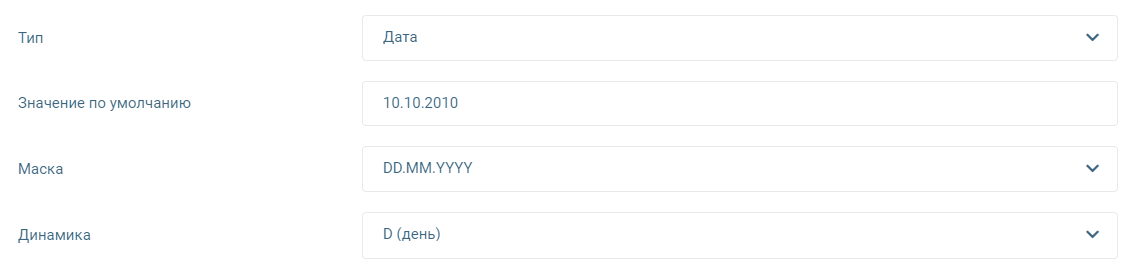

Дата. При выборе данного типа появляются дополнительные параметры: "Значение по умолчанию", "Маска", "Динамика"
Целочисленный
Вещественный
Координаты
JSON

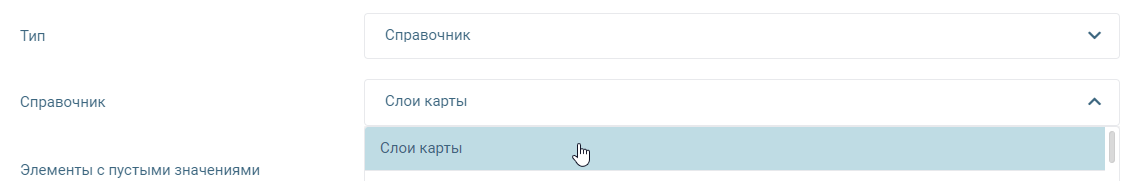

Справочник. При выборе данного типа появляется дополнительный параметр "Справочник", в котором из выпадающего списка можно выбрать другой справочник графа
Переключатель "Элементы с пустыми значениями"
Если включен, то значения данного атрибута могут быть пустыми
Если выключен, то значения данного атрибута не могут быть пустыми
Переключатель "Входит в уникальный ключ". При включении атрибут добавляется в уникальный ключ
Кнопка "Сохранить". Сохраняет атрибут с текущими настройками
Кнопка "Отмена". Закрывает окно "Настройки атрибута" без сохранения изменений

Редактирование данных

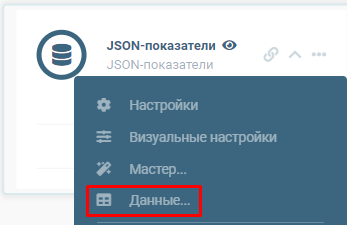

Чтобы открыть меню редактирования данных, нужно в контекстном меню блока "JSON-показатели" выбрать пункт "Данные..."

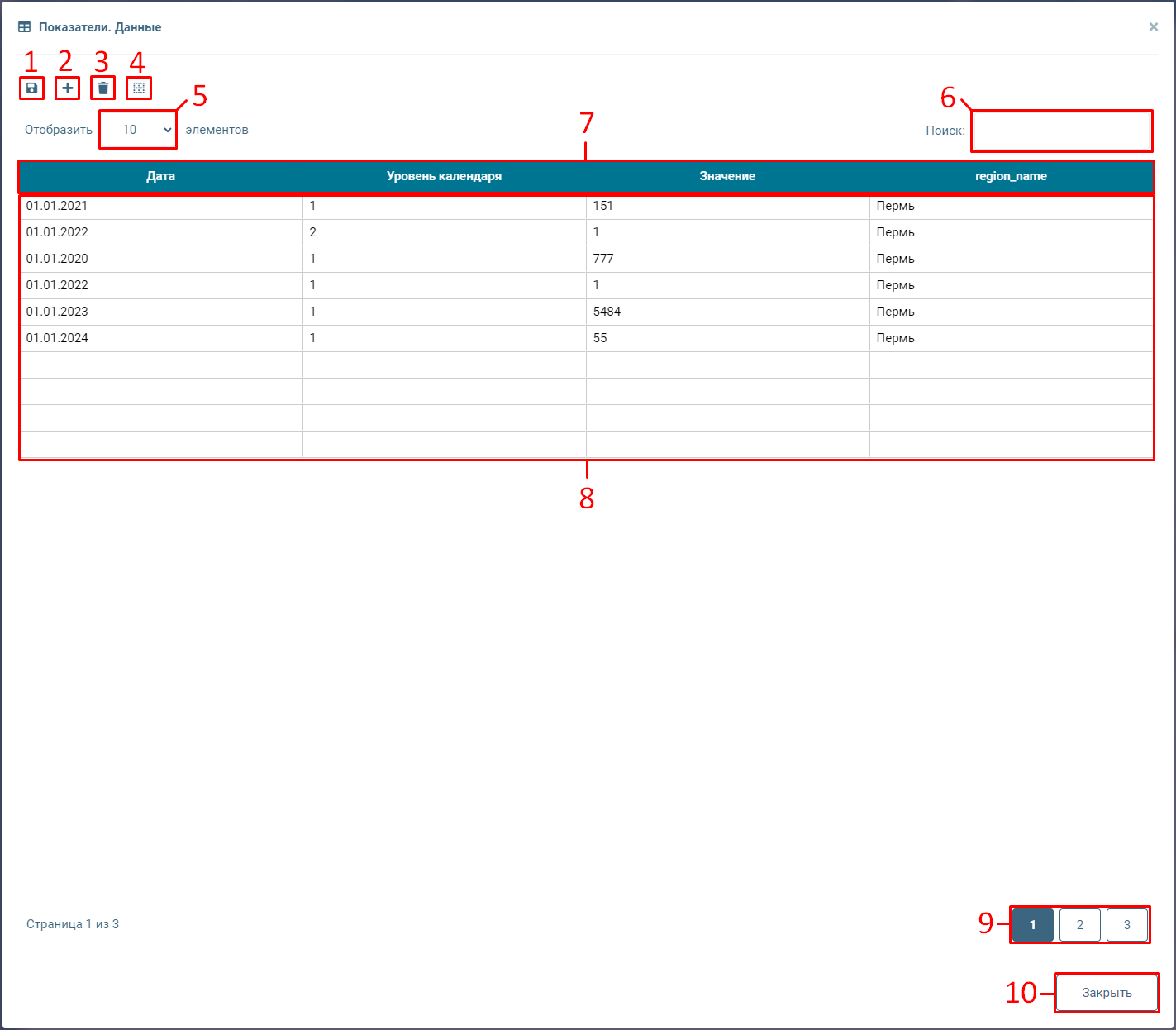

Окно "Данные"

Кнопка "Сохранить". Активна, если данные были изменены. Сохраняет изменения данных;
Кнопка "Добавить". Создает новую пустую строку в таблице;
Кнопка "Удалить". Удаляет выбранный диапазон строк. После удаления необходимо нажать кнопку "Сохранить", чтобы изменения вступили в силу;

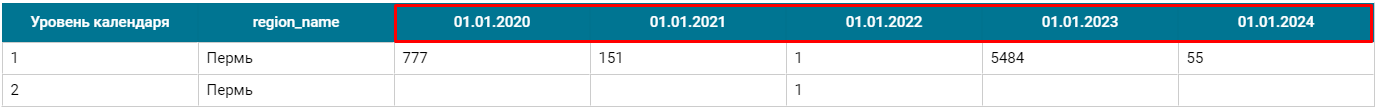

Кнопка "Отобразить данные в виде кросс-таблицы". При включении таблица перестраивается: значения атрибута "Дата" переходят в заголовки столбцов;
Выпадающий список, который управляет количеством отображаемых строк в таблице на одной странице. Возможно отображать по:
- 10 строк
- 25 строк
- 50 строк
- 100 строк
Поле поиска. Осуществляет поиск по всей таблице с любыми совпадениями в значениях;
Заголовок таблицы;
Если кнопка "Отобразить данные в виде кросс-таблицы" выключена: в заголовке таблицы содержится список атрибутов JSON-показателей;
Если кнопка "Отобразить данные в виде кросс-таблицы" включена: значения атрибута "Дата" переходят в заголовки столбцов;
Строки таблицы
- В строках осуществляется редактирование значений;
- Возможны как ввод с клавиатуры, так и вставка из буфера обмена;
- Вставлять из буфера обмена можно как одно значение в ячейку, так и диапазон ячеек;
Страницы таблицы. Для удобства просмотра и улучшения производительности данные справочника отображаются постранично. Между страницами можно переключаться, кликнув ЛКМ на соответствующий номер;

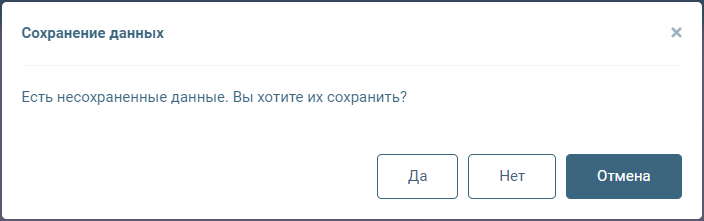

Кнопка "Закрыть". Закрывает окно "Данные". Если при нажатии произведенные изменения в данных не были сохранены, то появится диалоговое окно с подтверждением сохранения;
